allegro16.3生成钻孔文件时没有带钻孔标识的没显示孔位，怎么办？
录入：edatop.com 点击：
在生成钻孔文件时，发现在制作过孔时对于没有电气属性的安装孔，没有设置drill/slot symbol，在生成NC legend时发现会没有该孔的位置标示，但生成的表格当中有这个孔的存在及尺寸，这样发给厂家的话，会有该孔吗?

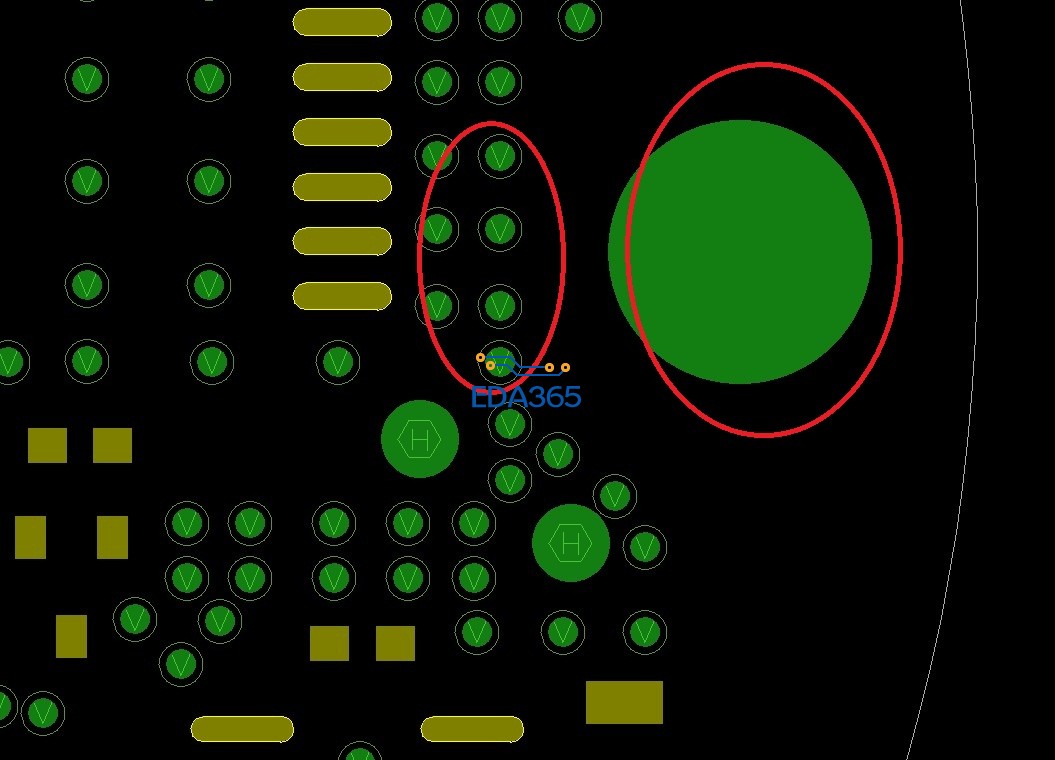

有drill/slot symbol的过孔，和没有drill/slot symbol的安装孔，生成drill时的区别

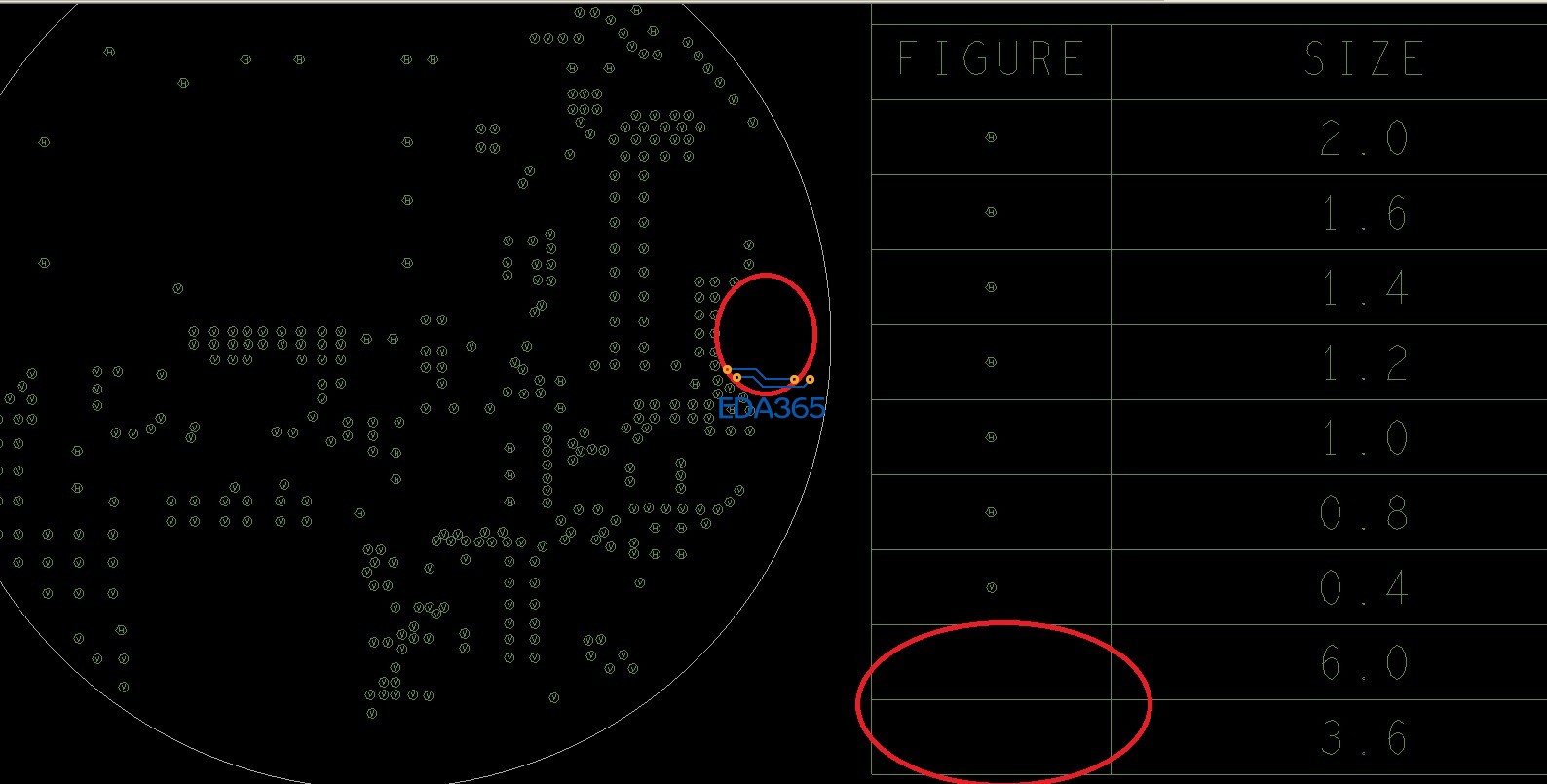

左侧板子上没有出现安装孔，但右侧表格中却有这个孔的存在，只是没有标示
这样的钻孔文件发到厂家，能做出应有的孔吗?
有drill/slot symbol的过孔，和没有drill/slot symbol的安装孔，生成drill时的区别
左侧板子上没有出现安装孔，但右侧表格中却有这个孔的存在，只是没有标示
这样的钻孔文件发到厂家，能做出应有的孔吗?
这个应该是让软件自动生成钻孔符号吧，怎么你的没有呢
當初建padstack 時就沒設定 . 後面就帶不出來了.
不過你可以用 drill customization 去補設定
drill customization，点自动生成符号
嗯，只能用后期补了，所以说，在使用cadence这套软件的时候，各个环节都是有相应的关系，特别是在制作封装的情况下，应该举一反三，多思考，多请教！
最后说一句，感谢各位给予的帮助，以后我也会在论坛中及时的给予需要帮助的帮助的人，尽我所能，让 论坛更加的丰富！感谢！
