求助 Allegro铺铜与管脚的连接的线宽怎么设置 如下图

录入:edatop.com     点击:

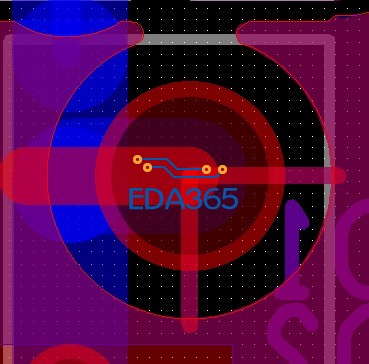

求助 Allegro铺铜与管脚的连接的线宽怎么设置 如下图


change一下就可以啊~~

选中shape,右键paramter/Dynamic shape instance paramters/thermal relief connects---use fixed thermal width of后边填入数字

可以了,再问一下Allegro在出光绘时怎么设置过孔盖油呀?是不是删除这个玩意


是via盖油?一般塞孔的话跟板厂直接说,其他不用变,我们是这样做的

是Via,但是给厂家的gerber文件,brd文件他们不支持,和厂家说了但是他们是按照gerber文件来的,现在就是gerber文件里是开窗的

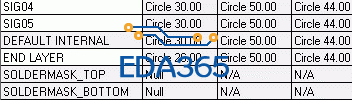

可以把VIA修改一下,不设soldermask~~~


全塞的话就是楼上那样做

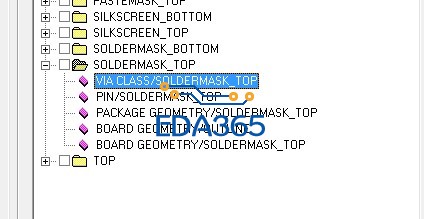

哦,我在网上找了些资料,有说把图里的Via删掉就好了,但是制版厂说还是不行


如果在出GERBER时,把那层删掉,就是把板子上所有的孔都盖上绿油了,

不单单是盖过孔~~~

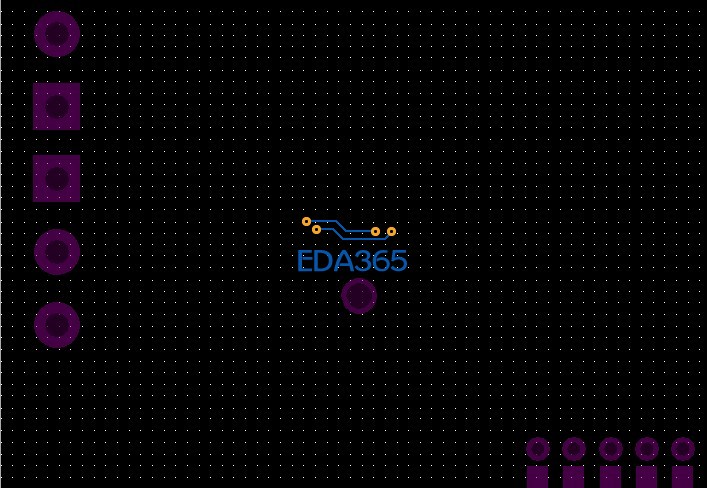

应该只是过孔吧,以下是两幅图,差别就在是否显示Soldermask-top 中的Via,我删除这层后厂家说我的过孔还是开窗的

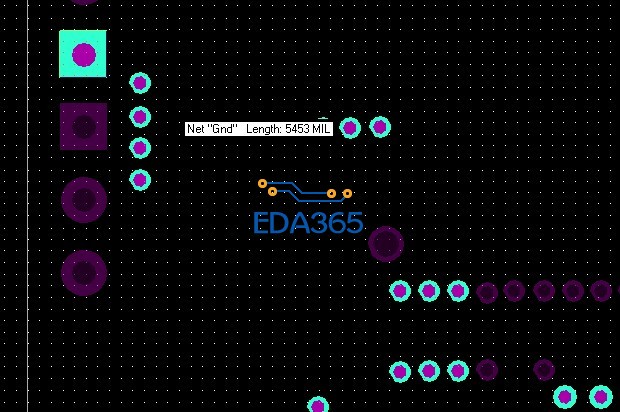

勾选Via


不选Via


我不太清楚你截的这个图想说明什么~~~~你去掉的那层是光绘文件,和板子没有关系啊,另外,应该也没有人这样做吧~~

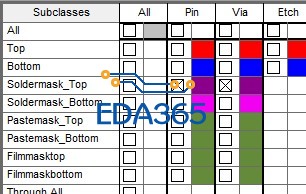

你就直接把Via那层solder去掉就可以了,光绘文件该怎么出就怎么出,尽量不要动那里的东西

这个、、、我的意思是去掉光绘中的Via Class 那层,就是把过孔的阻焊层去掉,然后过孔覆盖绿油,元件的通孔类引脚应该不会盖绿油,上面的两幅图就是要说明这个Via Class只是选择过孔要不要阻焊层,而不会影响元件的通孔引脚;
然后就是去掉光绘中的Via Class 那层和你说的把Via那层solder去掉,我想效果是一样的,但是制版厂说我的过孔开窗,我试试你说的那种,(制版厂的那个大姐不是很客气呀,要是还是一样,肯定又会说你又发相同的板什么意思呀?!)
