走线时连接焊盘中心线有拐角？
录入：edatop.com 点击：

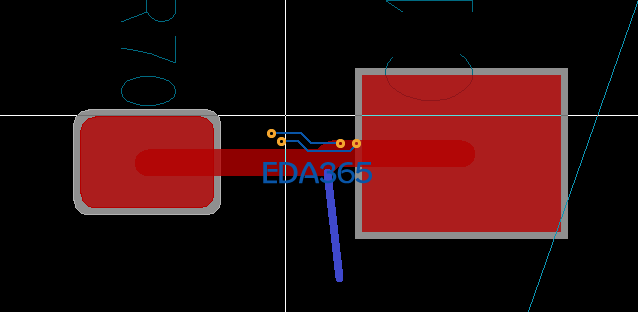

在PCB走线时，焊盘中心点与焊盘中心点相连出现下图问题，我希望线是直的，如果不把布线时连接到中心点选上会出现有飞线问题
你的焊盘没有在一条线上，找个skill支持焊盘对其的那种就能满足你的要求
能具体说一下吗，我刚接触这个软件，比较菜

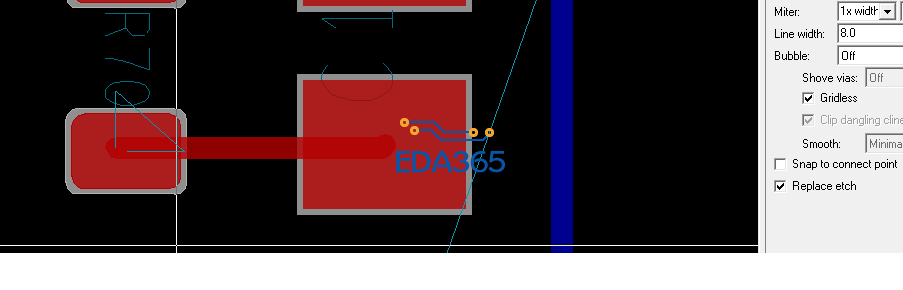

顺便还有个问题想咨询一下，器件中带通孔的颜色设置问题，为啥跟顶层颜色一样呢?
用slide把拐角拉到焊盘里面就可以了，还有布线一定要到焊盘中心；通孔你可能没显示空，在setup菜单打开design parameter...的display页面，勾选右边几个hole的显示。
走线时候 点右键 取消pad entry，然后就可以把这个拐角拖到焊盘里面了。
非常感谢，可以了
第一个问题是你的焊盘不在一条线上，你可以对齐后拉线，或是将拐点拉到焊盘上；
第二个问题是不同颜色，是你对高亮了绿色信号，你可以使用Dehilight命令，取消高亮。
