如何在数码管下面放置电阻,而不显示DRC。

录入:edatop.com     点击:
在PCB布局中,我的数码管会架的很高,数码管到PCB板子还有很大的空间,想在数码管下放置一些贴片电阻,如何设置才能不显示DRC?跪求大神指教!

给数码管赋的最低高度,大于贴片电阻的最大高度即可!

谢谢了,我是通过把装配外框(Assembly_TOP)和放置外框(Place_Bound_TOP)改小后最终把贴片电阻放在数码管下面。

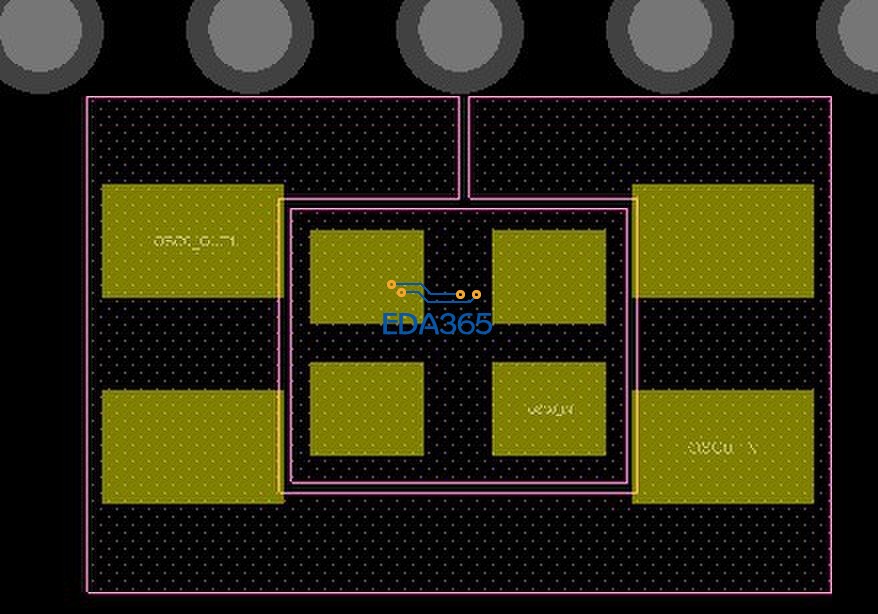

可以把数码管的Place_Bound画成“回”字形,在加一个小开口,把电阻放里面。

怎么开小窗呀!能截点图过来看看不!谢谢!

上图片
