关于PCB 铺完铜后导出Pdf文件的元件尺寸问题
录入：edatop.com 点击：
我的PCB板子铜也铺好了，想自己导出PDF自己腐蚀电路板（板子比较简单），但是导出PDF后，发现PDF（尺寸100%，不缩放时）中元件尺寸的大小和实际不一样，我用measure测量了一下PCB中元件封装的尺寸大小是和实际一样的，，
我想请问一下如何才能导出元件尺寸与实际一样的PDF文件?

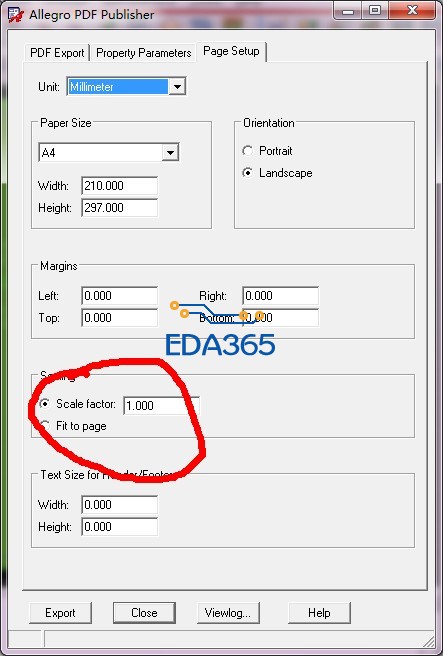

（我试着调了一下图片中的scale...，在1.13左右时尺寸差不多和实际相仿，但我感觉这样做不规范，求告知，，谢谢！）
我想请问一下如何才能导出元件尺寸与实际一样的PDF文件?
（我试着调了一下图片中的scale...，在1.13左右时尺寸差不多和实际相仿，但我感觉这样做不规范，求告知，，谢谢！）
门路都没摸对啊，可以试试出光繪的方式，
我出过光会了的，但是我。是想自己腐蚀板子，所以想用pdf打印后，自己曝光的，但是尺寸的话不对，，怎么办啊
对了，就是请问一下，光会的话，生成的文件，怎么打开，一般打印店能不能处理啊
都是可以处理的，
听不懂了，也就是光会文件的格式也可以直接打印的嘛~来自: Android客户端
还是不太清楚怎么办啊~~
出光绘后在CAM350中 把你的文件打印成PDF 可行不?
谢了，我晚上回去了试一下哈
