请问一下这样的两个板子如何画在一个文件里？
录入：edatop.com 点击：
这个是用protel99se画的?但是在allegro里面不知道如何画，只能够设置一个route keepin.
没有人回复我呀！请大家帮帮忙，这两个板子是叠在一起的，一个原理图不能够分成那个独立的文件来画。
没明白什么意思，你吧板子外框画成outline。应该可以达到你说的效果

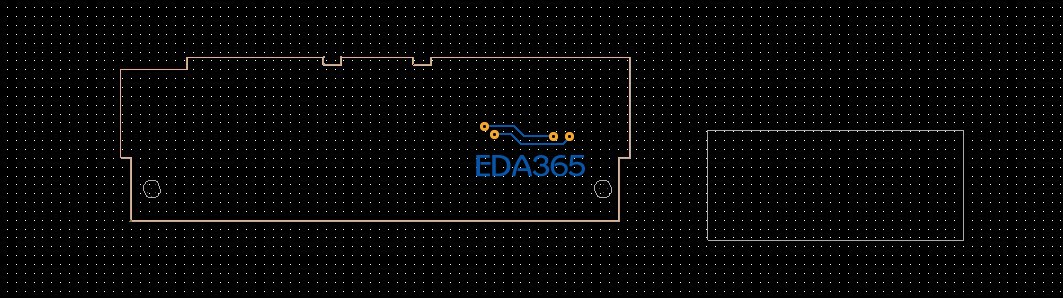

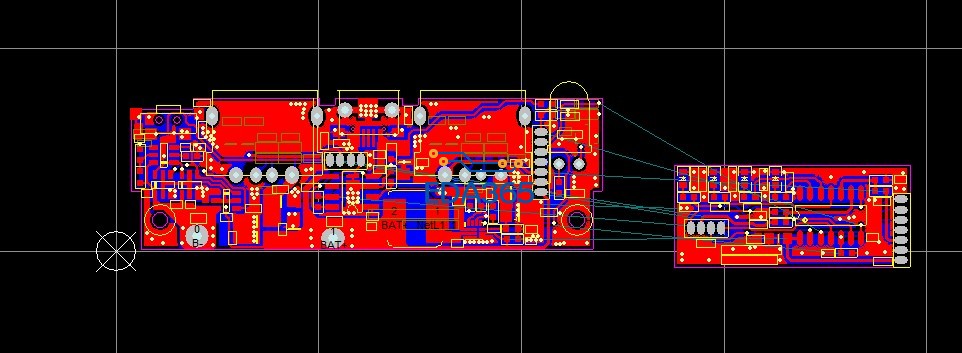

两个板上叠在一起的，用allegro的时候现在画了两个板框，只有一个可以使用route keepin 另一个不可以，还有到时候从一个板到另一个板的飞线如何处理?
你的这几个飞线可以在原理图里面命名成不同的名字啊，这样就不会出现飞线了，我看了一下你的图面，就是想通过那个接口连接到一起。即使你把名字设计成不一样的，最后再使用的时候也不影响，如果不想修改的话，可以直接不用管它。对于routekeepin的问题，我一般的是画一个整个的routekeepin，然后把两个图都围起来，如果要想画shape的话，可以直接用outline进行z-copy在etch层就可以了。然后再给shape附上属性就可以了啊
