泪滴无法加上

录入：edatop.com 点击：

我按照坛子里的说明设置了route-gloss-parameter,然后发现有的焊盘可添加泪滴，有的不行，这是为啥呢?
还有个问题就是如何修改已经添加好泪滴的大小呢?用的16.3

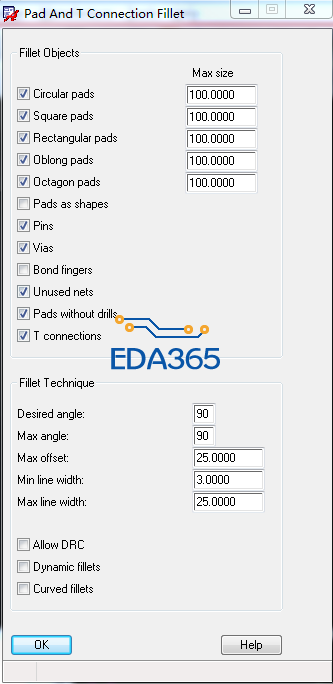

参数设置

二级菜单

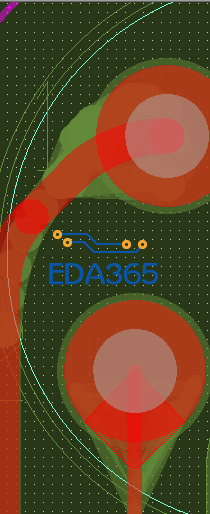

下面的添加了，上面焊盘无法添加

没有添加的你就手动添加嘛，现在的工厂的加工工艺比原来好太多，基本上已经不用加泪滴了

确实是，有时因为角度或间距的问题会加不上泪滴，可以设置为动态泪滴，然后移动过孔就可以加上了

手动添加是指在pin或者pad附近添加一些trace吗，在不replace的情况下?
另外我做的这个是fpc，是不是加泪滴会好些呢?

请问下动态泪滴怎么设置呢?如果这个过孔是DIP的pin脚，移动时也可以加上吗?谢谢

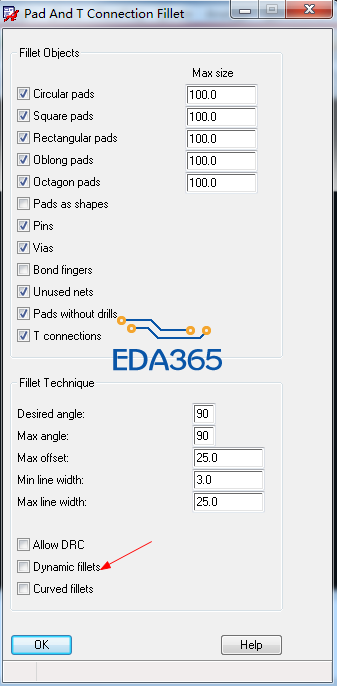

勾选图片中的那项就是动态泪滴！省去反复加泪滴的麻烦！

谢谢！已经加好的泪滴，怎么修改呢?如果对大小形状不满意的话
