怎么把几个元件组成一族
录入:edatop.com 点击:
布局时想这样弄好布局,请教了
设置group

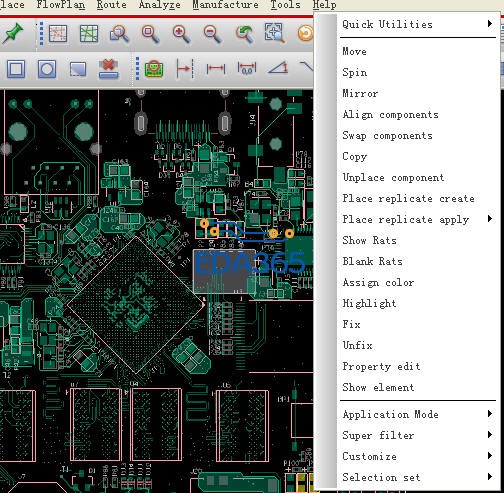

在Placementedit模式下,选中你想要的元器件,然后右键add to group,再move时find栏选groups即可。
谢谢,怎么我的菜单里没有选项呢?系统已处在placement Edit下。
想起来了,是我版本16.2的问题,在Edit里找到groups 了
哦,我用的是16.3
对了,怎么解开group呢?
16.3 还是在Placementedit模式下,find栏选groups,再在group元器件的地方,右键选Disband group就ok了。
