Allegro等长设置好像没有算电阻的长度？
录入：edatop.com 点击：
有大侠熟悉这个等长设置吗，刚才试了一下，好像等长设置里没有计算电阻的长度

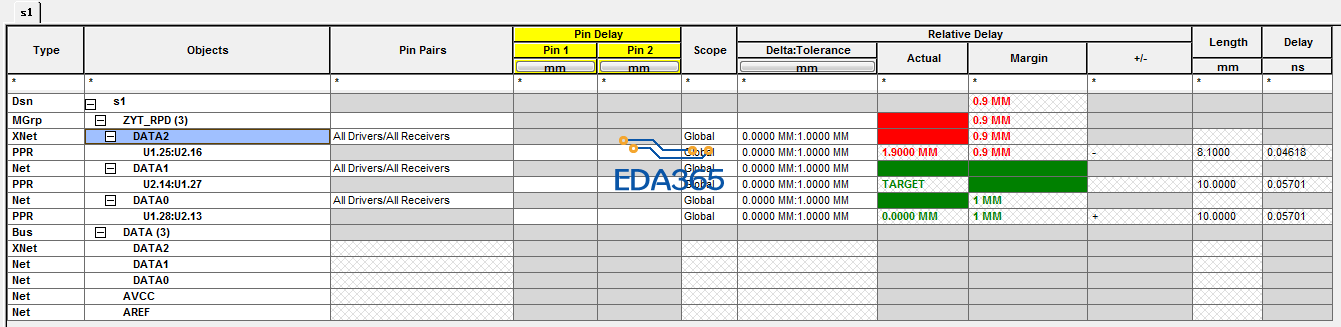

上图中， 从左到右元器件引脚间距是 10mm, 那个电阻是0805的，两个焊盘间距是1.9mm, 结果显示 最下边的XNET（已经设置好XNET，看第2图）实际长度是 8.1mm ,其他两个NET都是10mm，明显是把电阻长度没有计算在内。
设置Xnet就可以吧电阻器件也算进去
三楼的做法可以解决小编的问题！
已经设置了 XNET， 大家看第二张图，上面显示的是 XNET 网络，但是并不计算电阻本身的长度
