求助!gerber文件导入cam350时钻孔位置不对,按照位置的话比板子大了几倍
录入:edatop.com 点击:
gerber文件导入cam350时钻孔位置不对,按照位置的话比板子大了几倍, 在论坛里也查了别人的帖子,把allegro的输出精度和cam350的输入精度都调整到3:5了,还是不行,急死了,一上午都没弄好,求高手指点啊!
cam350输入改到3:5
2个钻孔文件

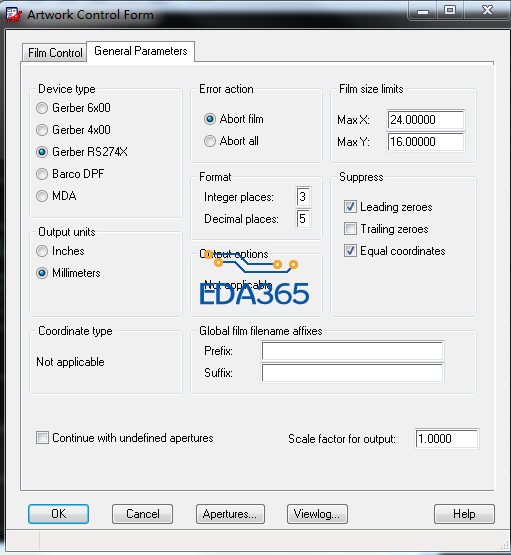

gerber输出设置
cam350读到的,drill完全大了一圈,5倍左右
把文件放上来我可以帮你搞定。

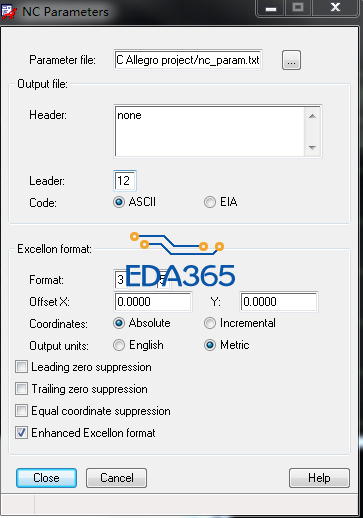

Format要改成2,4
Digits也要改成2,4
Leading zero suppression这项沟选上
先试试看,不行在说
谢谢楼上2位,我自己也试出来了,在cam读取的时候吧digits改为2:4就正常了,但是这是为什么呢?

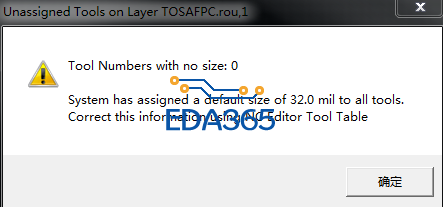

还有就是读取的时候有个警告,说是tool numbers with no size,:0
没有刀径大小,默认为32MIL
这个刀径要在哪里设呢

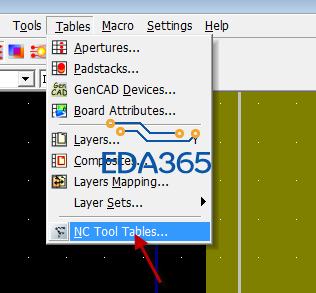

在这个里面手动输入!
学习了,Wdc:请问设置这个刀径有什么作用呢?
请问为什么会出现这种问题,我以前没出现过这种问题啊!
各位高手,我试过了上面的方法了,但是我的钻孔还是不正常,一开始是放大几倍,跟小编的情况一样,现在直接是不显示了,急着投产呢···急死了····请教高手,这是什么情况?本人对CAM350不懂,只会用来看数据有没有偏之类的简单问题···
怎么可能随便改成2,4 ?人家孔的数量超过两位数的话,你填2必出错!
这种通常发生在很小的板子上,单位用mil就OK,用mm的话,后面小数点精度改成3就可以了。前面的根据你孔数量来定
这些精度我都试过了···求高人指点····
板子是MM的单位,出GERBER时也用mil的单位吗?我的板子有4000pin,算小板子吗?
那你就把设计单位改了再试试喽(注意备份原单位)
