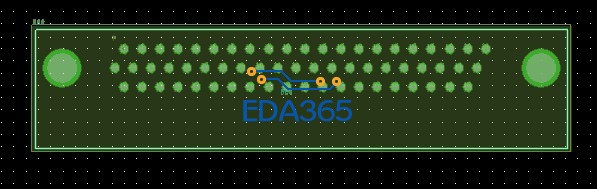

我用allegro画了一个数字板,上面用到一个DB62的接头,下面上图
这个两边的那个大的过孔,我明明设计的时候中间是有孔的
但是在我画好PCB板,出光汇之后给厂家做的时候,厂家打电话过来说我的这个过孔没有洞
是个实心的焊盘
我很是奇怪
到底哪里出了问题
麻烦大神为我解答
这个两边的那个大的过孔,我明明设计的时候中间是有孔的
但是在我画好PCB板,出光汇之后给厂家做的时候,厂家打电话过来说我的这个过孔没有洞
是个实心的焊盘
我很是奇怪
到底哪里出了问题
麻烦大神为我解答
看下那两个盘得属性
我做的时候是设计成没有电气特性的属于Mechanical,这个有影响吗?
幸好别人没有把PCB做出来了再告诉你.........
是啊,请问你知道这是哪里出错了不啊?
你看下有没有钻孔符号
用CAM软件看看自己出的光绘不就知道了。

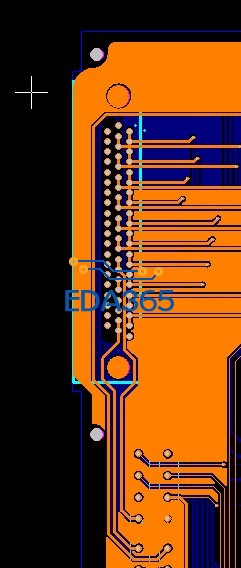

我用cam看了,出来的结果是这样的,下面上图,确实是没有孔的,请问这到底是哪里出错的,是设置问题?
在制作pad的时候第一页会不会是孔的信息为0啊?你可以用tools->pad design->点中这个孔查看一下内径的hole是不是0,如果是0,那就没有孔的信息了。如果是就修改一下吧。
从新搞一下,然后updata。
不是孔为0的问题,后来我找到原因了,是在出钻孔文件时,有一个设置选项:NC->Drill Customization这个选项里面我没有进行 Auto generate symbols,这个孔没分配上钻孔符号,才导致这种结果。谢谢大家的热心帮助。
好像不用进 Auto generate symbols这个操作吧?我一直都没有像你说的这么弄过
不进的话,就直接在制作焊盘是,手动添加上钻孔符号就是了,比如六角形什么的,在Pad Designer里面。
