最近LP Wizard出问题了
录入：edatop.com 点击：

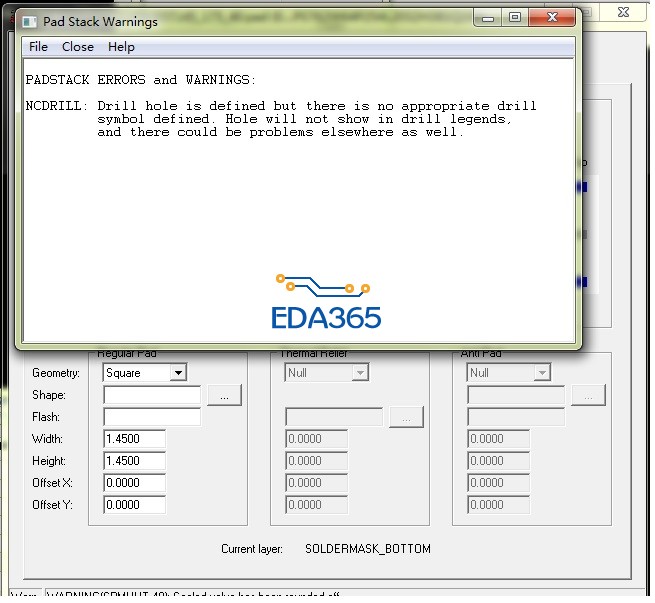

最近LP Wizard出问题了，不知怎么的做DIP封装会报错，重装LPW也没用，大家帮忙看看是哪的问题?谢谢！
lp10.5版本不支持spb16.6的过孔设计，可以半手动操作就可以，手动填写drill symbol和size参数。
我用的是16.5 S044，以前也不用填写drill symbol啊...
这个就不大清楚了，我原来使用15.7的时候是没有这个问题了，新装了是16.6出现了这个问题，按照我说的方法解决就可以，只是多了几个步骤，生成封装是没有问题的。
看提示，按照提示改一下就是了
出错后，在parameters页面左下角，Drill/Slot symbol位置
填上相应内容即可
这个symbol需要填写什么内容?
我就填个A
不能都填A的吧，既然是symbol需要有区分
