allegro 要复制一段线到新器件，为什么线放置后有DRC错误
录入：edatop.com 点击：

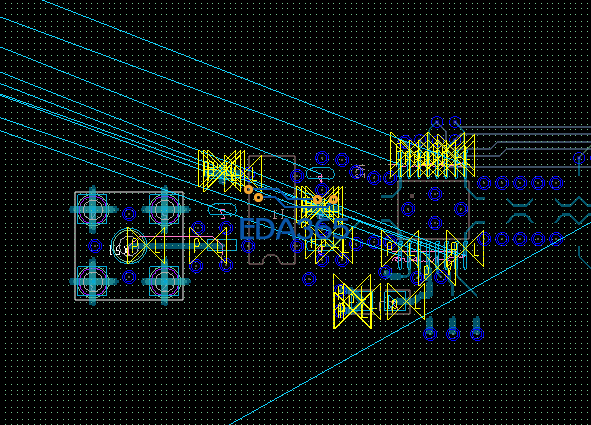

有二个完全相同的部分，一个已经画好，另一部分布局与第一部分完全相同，想直接从第一部分拷贝线，但是线放置到第二部分，连接出都有DRC，是不是复制的线带有第一部分的属性，如何复制，以及如何放置在第二部分而没DRC
还有如何精确控制放置线的位置
不要保留原来NET名就行了。你懂的。
复制时，把图中所示的东西勾选掉 复制时抓住焊盘的中心 就不会出现DRC
你好，我用的是sub-drawing ，没有这个选项，在不同工程中还可以用那些方法拷贝图（不同版本），还有如何抓住焊盘中心精确定位?
谢谢
用这个subdrawing的时候是会出现这种情况，其实也算是线属性的问题，一般在拷过来的时候是dummy net，是线没有属性，与有属性的pin挨到一起了就会报错了。这种情况下可以动一下线就行了。但是我觉得用placement edit比较好用，先点击placement edit在find中勾中symbols->选中部品->右键单击place replicate create 输入x 0 0 选中点，然后就出现一个对话框，保存成mdd文件，然后再用同样的方法对新的模块使用这个命令是place replicate apply 然后找到上面保存的mdd文件，应用就可以了。
不是可以直接将原来的设置成mode，再用application mode-->placement edit就可以么?
你用的是老办法
能说一下具体步骤呢
