做封装放pin时显示‘Pin(s) cannot be placed outside the drawing extents’
录入：edatop.com 点击：
这个pin是自定义形状的shape，当扩大extends到很多倍后可以放置这个pin，但是move起来依然不方便，感觉不能选中这个pin本身，移动的时候只能很远的选中（图1），shape在制作的时候应该没有问题，图纸原点设置也都正常，做pad时也应该没错，这是为啥呢，困扰中，求大神

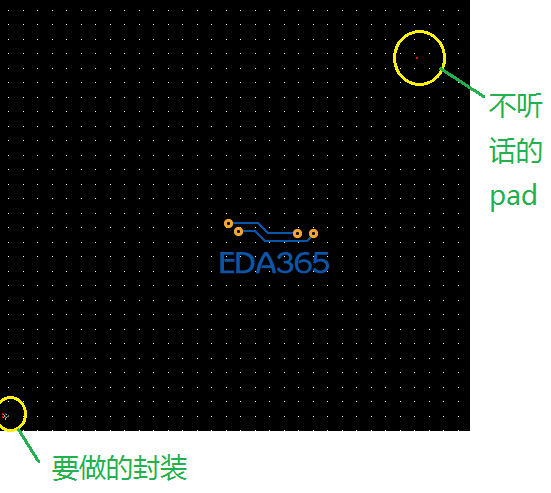

放pin时，十字标在左下角，pin出现在右上角，隔得非常远

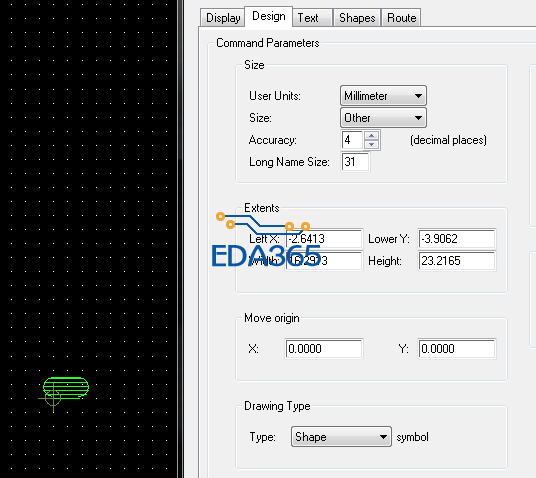

shape和画布设置
shape的soldermask

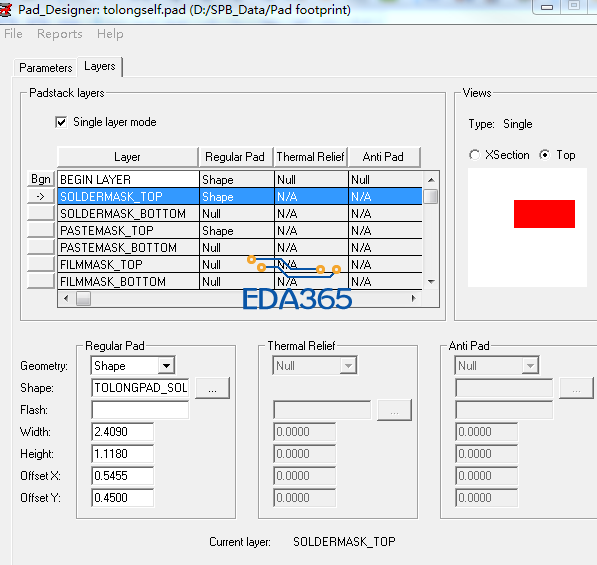

这个pad的设置
顶顶，等高手
移动pin的时候，是否选择了body center?
body center 怎么选?
我重新来过一次，重做一遍就好了，也不知道咋整的
