SDI口是否也跟RF天线一样，需要控制50 OHM阻抗？

录入：edatop.com 点击：

最好线宽要15mil以上，同时满足阻抗50OHM

SDI需要控制75ohm阻抗。

哦想起来了跟DVI头一样，做75OHM阻抗，但是原理图上已经有75 OHM下拉电阻，还需要做吗?

需要的，75ohm指的是传输线的阻抗

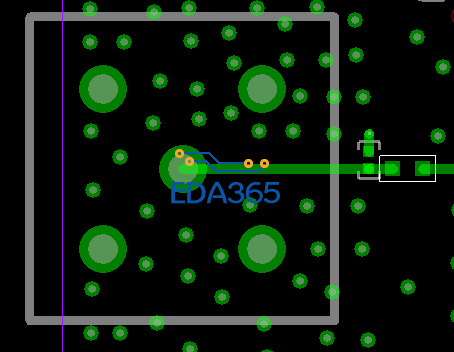

PCB 走线我这边是走的弧线~求解一下

75下拉电阻是信号端接电阻，这个电阻需要和传输线特征阻抗相同
