ALLEGRO中怎样使用无焊盘设计

录入:edatop.com     点击:

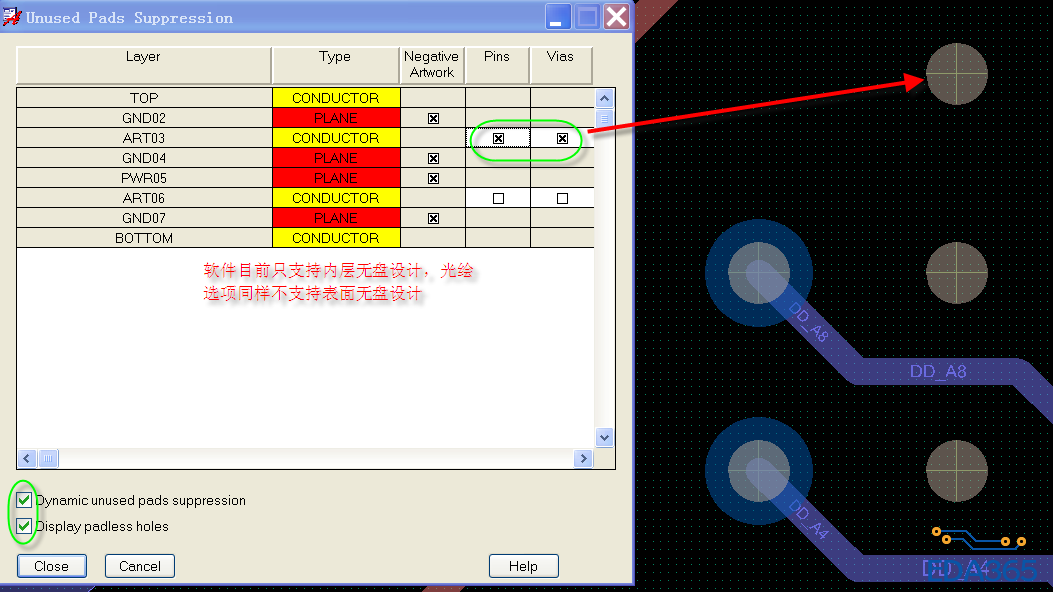

请问在ALLEGRO中怎样使用无焊盘设计呢,我点选了相应选项Suppressing Unused Padstacks,设置后走线不起作用,该如何设置才行啊。



兄弟,我这样设置了,但走线时不管用

小编大人给解决下吧,先谢谢了

这个问题难道就没有人给解决下吗

二楼已经给你解决了。
无盘化主要是针对机械孔内层无连接的焊盘进行套除,并在约束规则内设置Hole到其它元素(cline、shape等)的距离。

解决了我就不会再问了,你说的根本就不是我所说的无盘设计问题,不过还是谢谢你的热心参与

顶层和底层的怎么去掉,只想要内电层的。

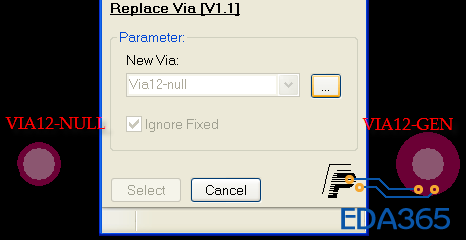

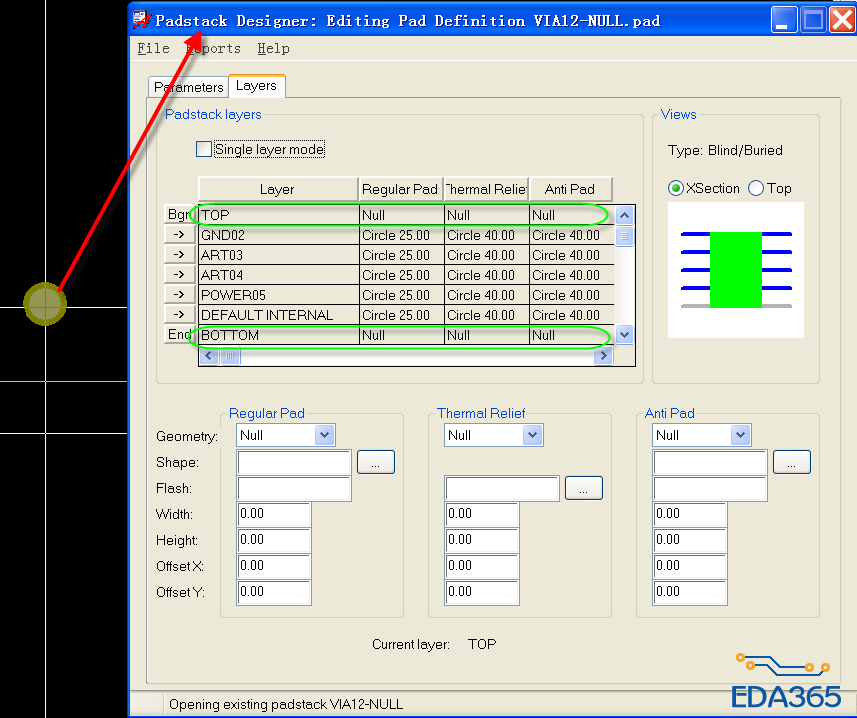

无盘设计目前软件貌似只支持设置内层,如果只想去掉表面的焊盘,只能从编辑焊盘来想办法,把正常焊盘和去掉表面的焊盘用不同名字来区分。




这个不太好吧,我BGA要扇出顶层又需要焊盘。但不做顶层和底层焊盘又不会自动长出来。

你可以做成异形焊盘

不知你说的异形焊盘是什么

据说这种去掉内层无用焊盘的方式会导致PCB 过孔生产不良率增加。有谁试过么,有没有问题?
