新人求助：ddr2的组内data可以任意互换吗？
录入：edatop.com 点击：
我走线的时候比较绕。
组内可以互换吗?
为什么?我怎么想不通呢?
还有，data都走在一层，但是我左边第二片ram的线貌似怎么也走不出来。能不能把这一组的data都换到其它曾去呢?

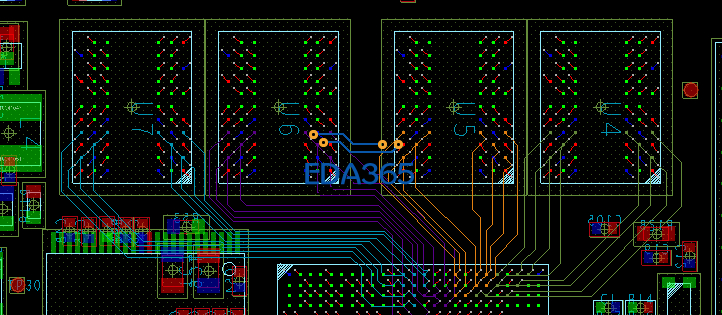

菜鸟第一次布线，先布通了地址线。6层板。8bit
左边第2片ram走的s2层，其它三片走的s1层。
乍看起来像不像高手走的线?请指导。
应该怎么改进?
组内可以互换吗?
为什么?我怎么想不通呢?
试主芯片而定，看是不是固定管脚，
不要一遇到困难就想着换pin，不好的习惯
不管。就要换。
组内DQ0~DQ7可以任意互换
原因很简单，整存整取 假设CPU的DQ0~DQ7对应DDR的DATA0~DATA7，你把最低2位互换，你如果要存一个10101010,那么DQ1是1，DQ0是0，二DATA0，1互换了，存到DDR的时候，从DDR角度看就是10101001，存入结果是错的，最后2位反了，但是你将来取出来的时候，你从DDR取得是10101001，但是由于DQ0，DQ1交叉，CPU取得的结果就变成了10101010，又错了一次，但最终结果和最初存的的数值比较，却是对的。
负负得正，很简单。
我可是都换了。
纠结了n天的问题，解决了。我走通了三片ddr了。
这么个换法，哪里不好了嘛?
还有，data都走在一层，但是我左边第二片ram的线貌似怎么也走不出来。能不能把这一组的data都换到其它曾去呢?
可以的，只要同一组data走在同一层就可以了~
感觉你RAM直接贴的太紧了，
DDR2你4个片子走一层，地址线走起来麻烦
菜鸟第一次布线，先布通了地址线。6层板。8bit
左边第2片ram走的s2层，其它三片走的s1层。
乍看起来像不像高手走的线?请指导。
应该怎么改进?
