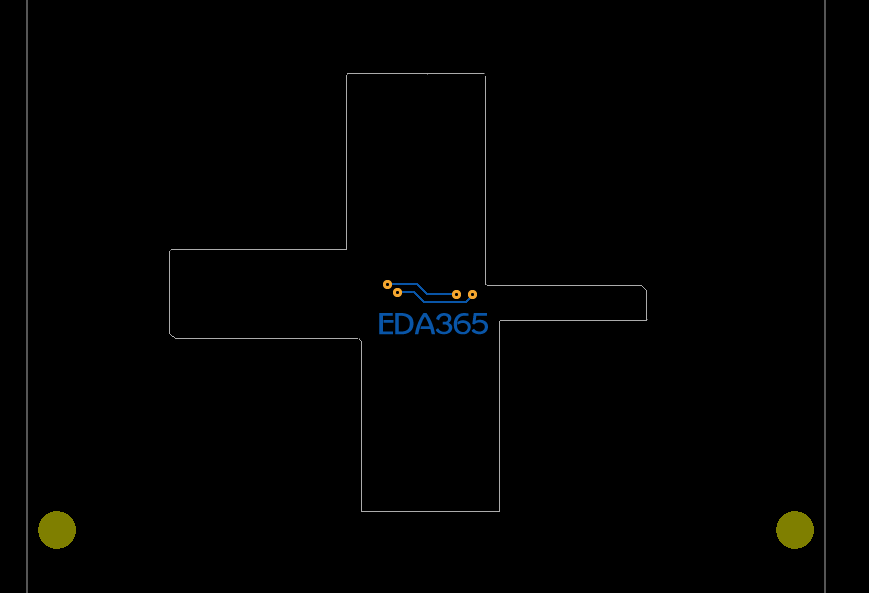

板子挖空

对的，OUTLINE就可以，不需要加任何说明，不过负责任的板厂遇到这种情况还是会跟你再次确认的。   2L忽悠别个啊，到时候不画OUTLINE，只画Route Keepout 和 Package Keepout就坑爹了。
记住一点：outline就是将来要切割的行刀轨迹，只要要用刀隔的就是outline。挖空肯定是要的。所以画个OUTLINE就百分百OK了。作图规范，outline外面肯定还需要Z-COPY个Route Keepout 和 Package Keepout。

沒意義,
真正要有實質上的意義應該要補上 Route Keepout 和 Package Keepout

可以的。但最好在加工说明中另外表明此处需要挖空。这样做的好处是不用自己处理锉刀文件，直接将其包含到outline信息里，请板厂处理。

非常感谢

你沒看清楚我寫的 " 要補上..." 嗎?
你光畫 Outline , 那拿什麼來進行區域的限制? 沒有限制區 , 線拉進去了那才是坑人

看到了  只是搞不懂你说 outline没意义?  你说的2个是辅助 可以不画  但outline是必须要画的
我不信那个画PCB的时候不显示outline了还

既然你這麼認為 , 哪我們把PCB 的設計與製作拆開來看.
一個是 PCB 的 Layout 資料處理 , 一個是生產的處理.
你講的是提供給生產用途的輔助說明. 說實在這個說明資料誰說一定是在outline 上面來敘述 , 相反的通常不是在 Outline 層, 而是其他自訂的 Drawing 資料
回到設計的源頭看看 , 為何各種PCB設計軟體都會有限制區的設計? 如果沒有這個設計 , 請問你會弄出多少報廢的PCB的設計 , re-work 的次數應該會蠻可觀的.
說真的, PCB Layout 操作時, Outline 不見得需要開出來看 , 只要限制區有設定好 , 你的鋪銅走線會超出去嗎?
如果不會, 哪你那當下的 Outline 是用來做什麼用途?
