Allegro中跨接一个IC后的网络如何设置Xnet？
录入：edatop.com 点击：
网络上有很多设置Xnet的教程与实例，绝大多数都是讲的网络跨接电容（排）、电阻（排）类型的Xnet，相对也比较容易。那么网络跨接IC时设置Xnet的具体步骤是怎么样的呢，请实际操作过的高手给指点一下。

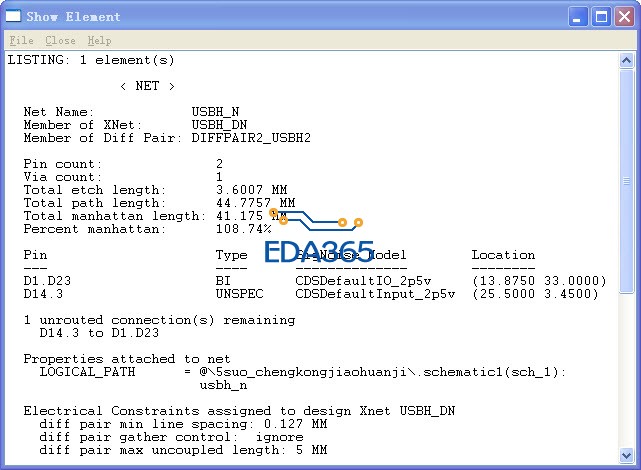

如图：
USB信号通过IC后，如何设置Xnet?
如图：
USB信号通过IC后，如何设置Xnet?
左右两边分别做等长就可以了。或者你给这个IC建立模型ESPICE模型也可以
IC类不是要建成IBISdevice模型么?
通过将IC建成ESpice，对应的输入输出引脚间看作一个电阻，确实可以实现Xnet效果，但感觉上IC是应该建为IBISdevice才是正确的做法。

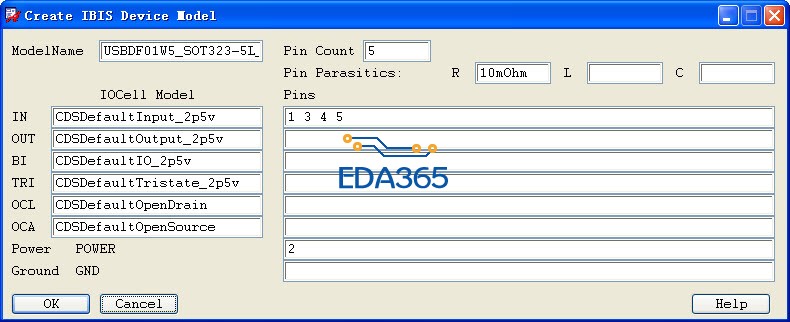

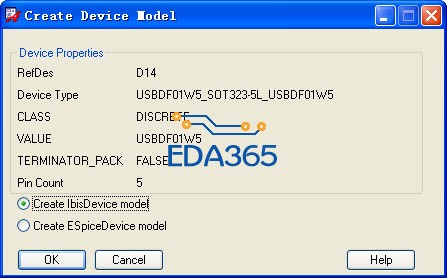

问题已解决了，和设置ESpice模型基本上是一样的：
谢谢分享
ibis模型主要是针对有源器件，无源器件用ESPICE模型
那就对了。
