ALLEGRO 166导入3D模型求助
录入：edatop.com 点击：

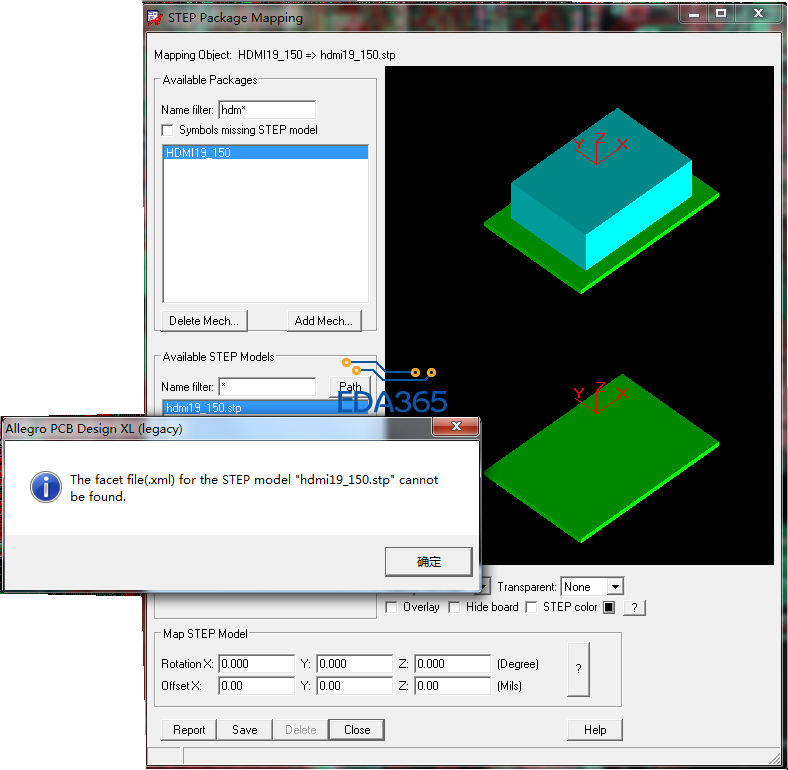

使用Allegro 166 hotfix8 这个版本，在匹配step时，无法匹配上，Allegro里都无法显示STEP模型，点击SAVE，提示缺少.XML文件，step文件是由结构工程师ProE导出的。请问各位大神，是什么原因?是STEP文件问题还是Allegro设置问题?谢谢！
1. 保证step路径设置正确；
2. 保证step路径无中文和其它非法字符。
顶一个，同求答案

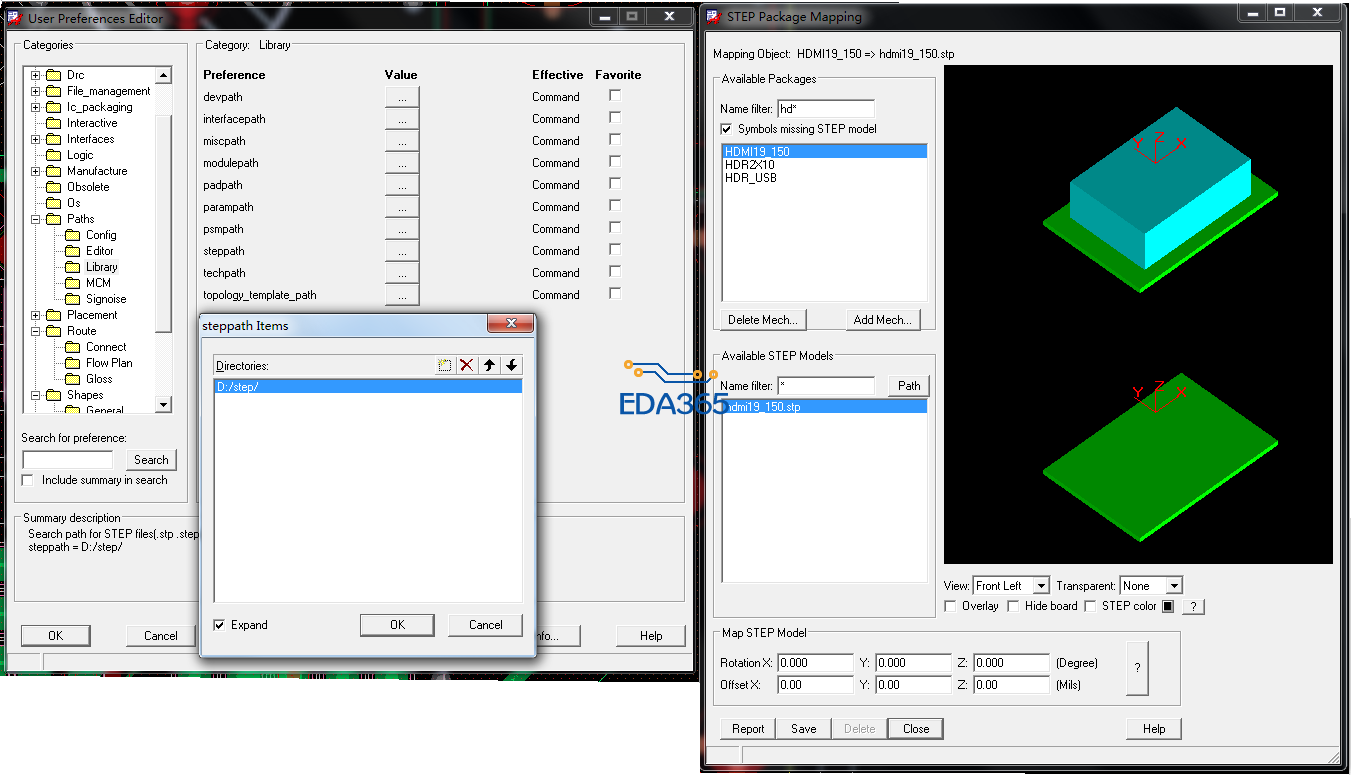

SETP路径正确，而且没有中文和其他非法字符，多台电脑实验，都是一个问题
我当时也出现这个问题，最后排查发现是step路径中有中文所致。你把空格什么的也都去掉试试。
step路径应该是没有问题的，已经最简单了，但还是一样的现象，搞不懂啊，请大神指导！
你 的 stp 模型可能有問題里面沒實体
你可以用SPB_16.6 自带的 step 模型試試
C:\Cadence\SPB_16.6\share\pcb\examples\step\STEP_workshop\
