如果一个信号线从top层 通过过孔穿到中间层，pcb阻抗具体是怎么控制的？
录入：edatop.com 点击：
如果一个信号线（ 在 top 或 bottom层： 间距6.1mil线宽9mil ； 在 中间层：间距9.5mil线宽5.6mil ）从top层 通过过孔穿到中间层，pcb阻抗具体是怎么控制的?

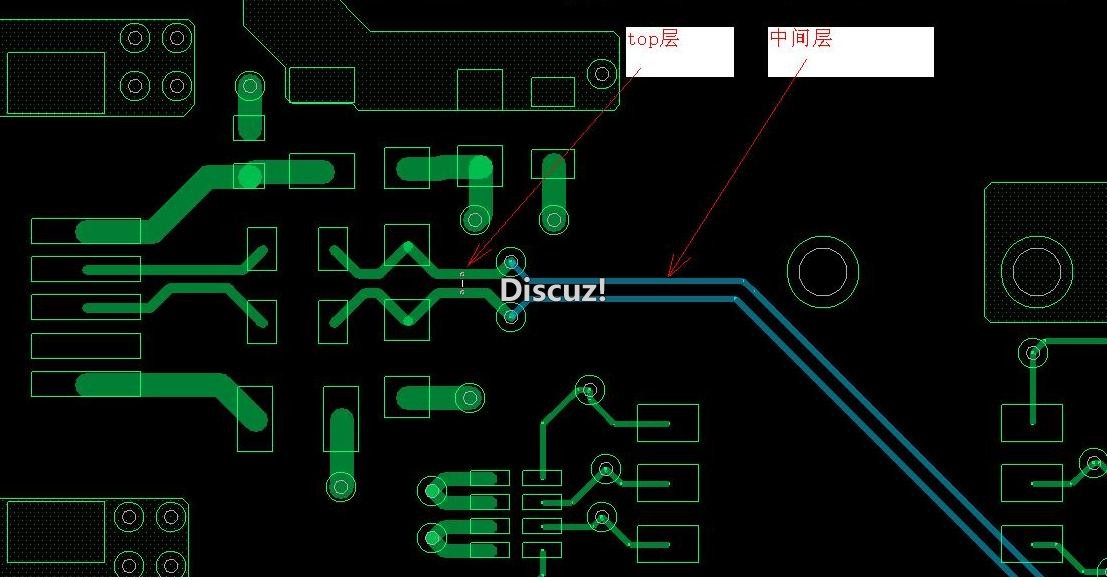

我的pcb图上有个usb信号线，看到资料 控制阻抗为90欧姆，从top层（比较短的一根线），通过一个过孔 穿到了中间层（线很长），
这样的话usb信号线控制阻抗是整条线 控制为90欧姆吧?
但PCB厂家的 阻抗控制 计算软件 只是按 单独一层来计算控制阻抗，比如我的usb线 的中间层的那段，可以通过计算软件，算得阻抗为90欧姆，或计算比如我的usb线 的顶层的那段，控制阻抗为30欧姆，
而不是计算出整根usb信号线的 阻抗为90欧姆?
我的pcb图上有个usb信号线，看到资料 控制阻抗为90欧姆，从top层（比较短的一根线），通过一个过孔 穿到了中间层（线很长），
这样的话usb信号线控制阻抗是整条线 控制为90欧姆吧?
但PCB厂家的 阻抗控制 计算软件 只是按 单独一层来计算控制阻抗，比如我的usb线 的中间层的那段，可以通过计算软件，算得阻抗为90欧姆，或计算比如我的usb线 的顶层的那段，控制阻抗为30欧姆，
而不是计算出整根usb信号线的 阻抗为90欧姆?
只按单独一层控制，过孔肯定会影响阻抗的连续性，但没办法的情况下可以忽略，过孔不能太大；
顶层的也是90 OHM ,非30 OHM.
取决于你的层叠，总体来说，看你的走线应该是6层以上的PCB，顶层如果没有其他长距离走线需要控制，只有USB的话，你可以把引出的这一截走的尽量短，这样可以弱化阻抗不连续部分的影响。
