Cadence中有没有关于零件指定其摆放层面的属性或设置啊？
录入：edatop.com 点击：
Cadence中有没有关于零件指定其摆放层面的属性或设置啊?某些零件在布局的时候要求一定要摆放在正面，Cadence有没有这样的属性能实时的监控布局的时候这些零件有没有摆放错层面了，望高人指点一下。
顶起，求解决.
PADS有吗?
难道真的没有吗，看来只能另想办法了
你能指出哪一種PCB 零件只能放在 Top 或 Bottom side 嗎?
這算是一廂情願的想法吧！ 與現實應用不合.
就PCB 建零件而言是無此條件 , 但由電路圖來設定卻是可以指定的.
比如说帖片的发光二极管，结构零件等。
原理图中在哪里设置啊，能否截图看看啊。

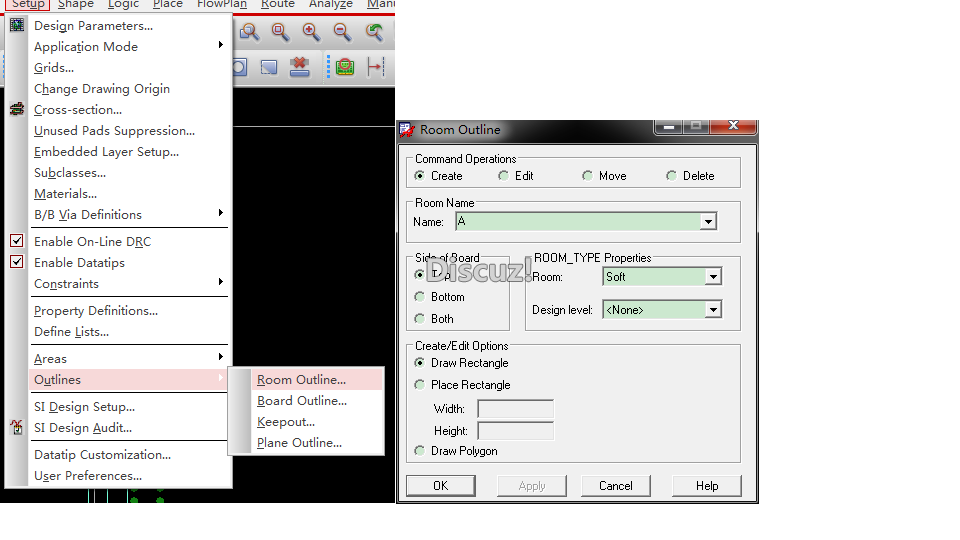

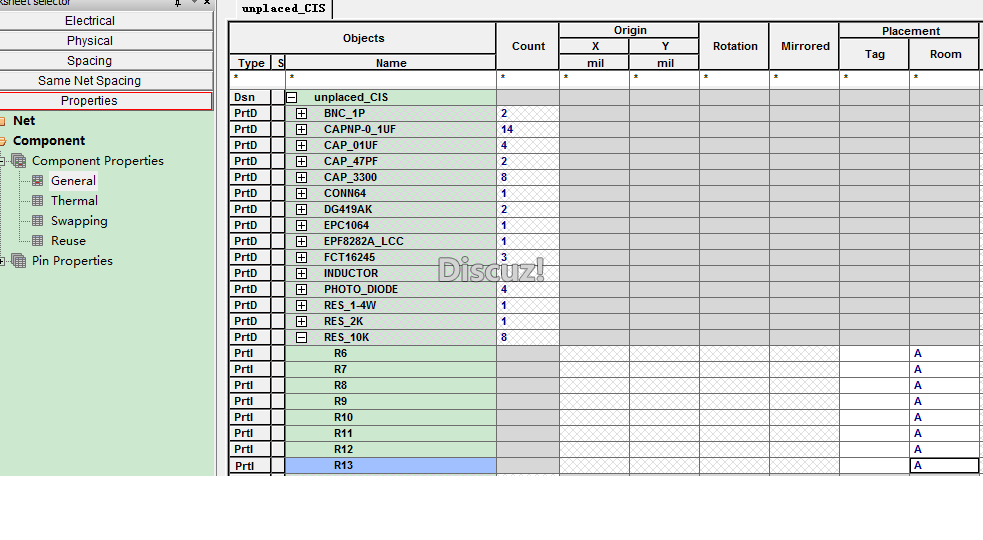

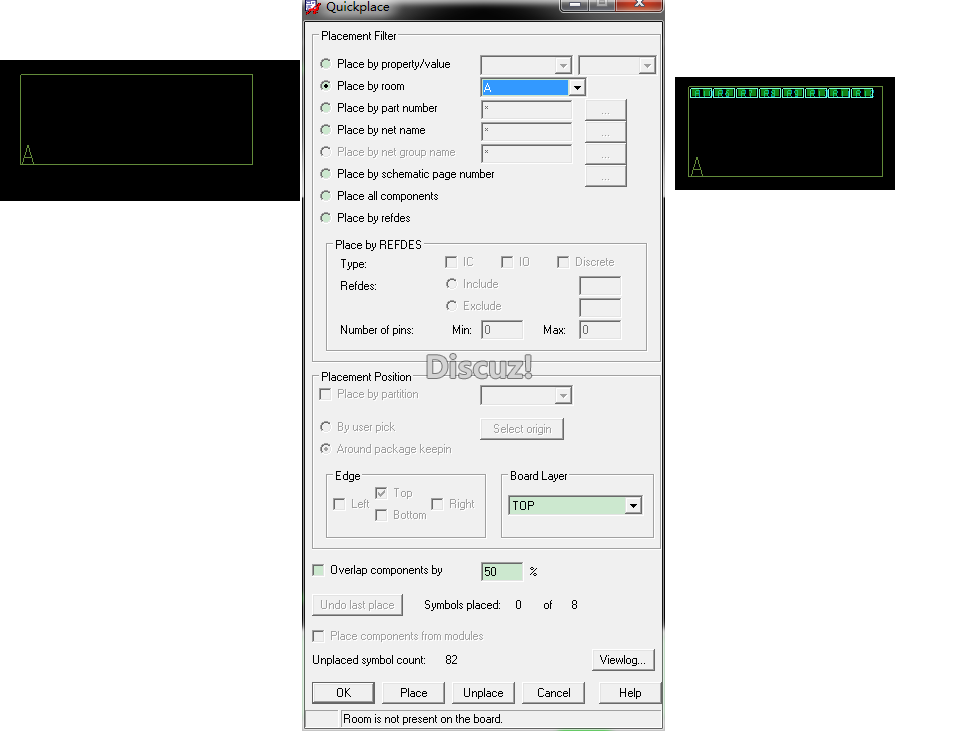

pcb中可以设置的，设定room属性可以实现。
大湿，能不能详细说一下操作步骤啊。
明白了，谢谢啊。
学习了
这个操作还是可以镜像到背面呢
