DRC 问题求解
录入：edatop.com 点击：

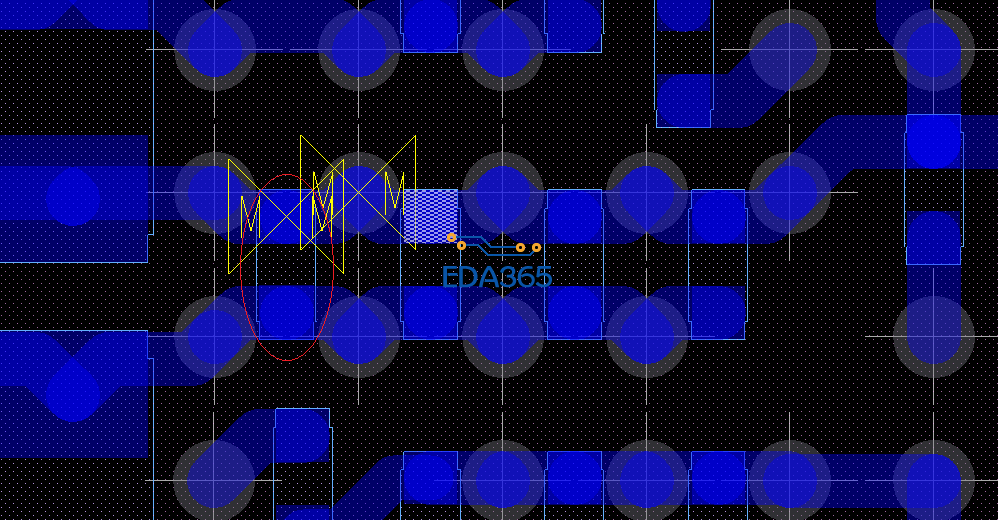

图中红圈里的电容出现soldermask错误，而右边并排的几个电容没有出现这个错误?约束的soldermask间距是3mil，实际值是1.653mil。按理说右边那几个应该也会出这个错误，但是为什么没出?是不是可以设置?试过DRC Update没效果。请问在不移动元件和修改soldermask间距的情况下这个错误怎么消除?
show一下DRC，上面会告诉你原因。要学会看。
谢谢。请问是按下图那样吗?但是还是没法解释右边那几个元件没出这个错误呀。这个PCB是在原版的基础上修改的。出错的那个元件是从另外一个位置移过来的，和右边那几个元件是一样的封装。soldermask间距都小于3mil，按理说应都会出现DRC MM错误。
