大家来说说，BGA里面的孔要怎么样放才可以一次到位？
录入：edatop.com 点击：

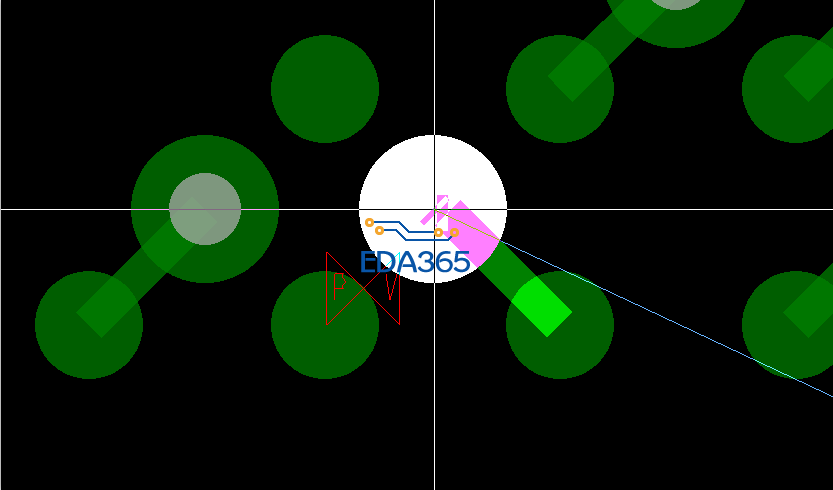

一般BGA里的孔和焊盘隔的很近，放的时候很容易放偏，一放偏就会报错。我的方法是关了DRC慢慢调整直到没有错误为止。想想问大家是怎样整的?
一般自动扇出，不会手动放置；若要手动放置，需要将原点设置在BGA芯片的某个焊盘中央，并将栅格距离设置为BGA芯片pitch的一半。
通过设置格点来控制啥
都是自动fanout 后 一个个copy 调整的
哦，设格点到不错，就麻烦了点。
自动Fanout
FANOUT或者手动计算孔的中心位置，或者用SKILL把孔打在中心
先把孔打在焊盘上 然后iy 填写焊盘中心距的一般 然后ix 同上
