请教一个 allegro 16.5 文件不能smooth 的问题
录入:edatop.com 点击:

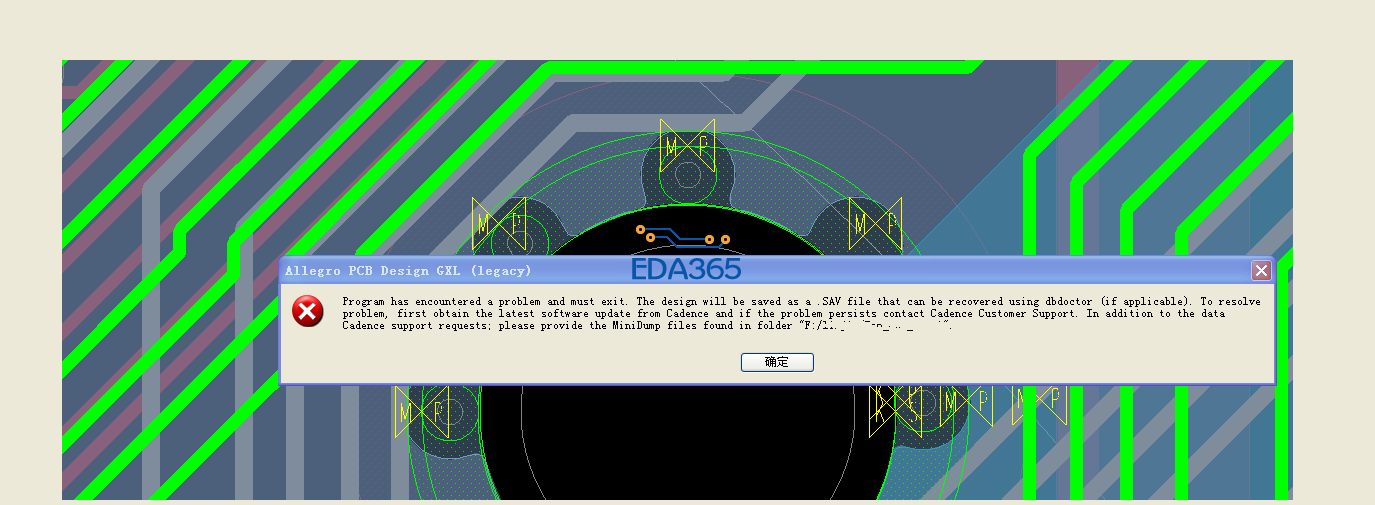

我的文件原来shape smooth 是 disabled 我画完线路后执行 smooth ,文件会自动关闭掉,是不是因为我的shape有问题还是 因为shape 超出 route keepin 的原因,关闭的时候提示画面是这样子的
还有我的shape很多提示 out of data 会不会是因为这个引起的
DBDOCTOR 一下。
试过了,没有用的
把你目录下自动生成的.SAV后缀文件删掉再试。
很久不更新铜,或DBDOCTOR就可能出现这种问题,建议在布板时不要disable。软件有一定原因,打最新补丁试试。
你虽打开设置页面 ,但你没有结束上一命令,所以不能操作。
不晓得是不是因为用16.5的缘故,之前用16.3都不会有这样的问题,现在的方法是把SAV 另存为BRD 然后打开运行DB doctor ,现在这个文件每次跑这个都要4分钟才跑完,现在每修改下铜皮都要好久才反应过来,有时候还会出现上面的状况,另外这个文件原来是16,5 我把版本降到16.3 画过了两天,然后再用16.5打开,他原来有很多地方设置了约束区域,不报DRC的,经过降版本再开后就报DRC 了,不知道是不是这样的原因,
