原理图建库的问题
录入：edatop.com 点击：

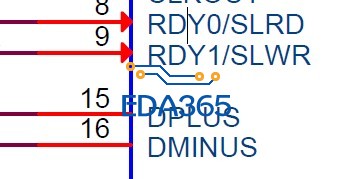

今天在创建元件库的时候，看到以前有人画过的元件库里面，管脚带一个实心三角形，不知道这是怎么设置的，如下图，求大神告知！谢谢
管教类型选择
管脚类型选输入脚就有了
谢谢两位的指导，还有就是原理图建库的时候，不定义管脚的电气特性，可以吗?不定义和定义有什么区别么?
何谓定义管脚的电气特性?不明白
可以不定义的，如果定义了某个pin脚的功能那在画原理图时一定要作为此功能来使用，例如我将1pin设为power的属性，那么在画原理图时就一定要将该pin连上VCC或者GND,所以我一般建封装时我都设为passive的属性，这样画图就没有局限性了~~~
搜噶，谢谢指教，那以后我也设为passive！
那个红色的三角形，跟版本有关系，你把PIN设入INPUT型，用16.3打开就会看到，如果你用16.0打开就看不到
多谢楼上几位的不吝赐教啊，学习了哈
不建議"不定義"的想法和做法.
這樣的話 , ERC 如何檢查您的電路是否有問題.
类型选择，楼上均已解答
