Allegro 同一网络的铜皮与过孔不连接的问题
录入：edatop.com 点击：
用Allegro 画PCB，分割电源层后发现 VCC3V3的通孔和VCC3V3的铜皮不相连，这里过孔设置是没有问题的，铜皮也是动态的。

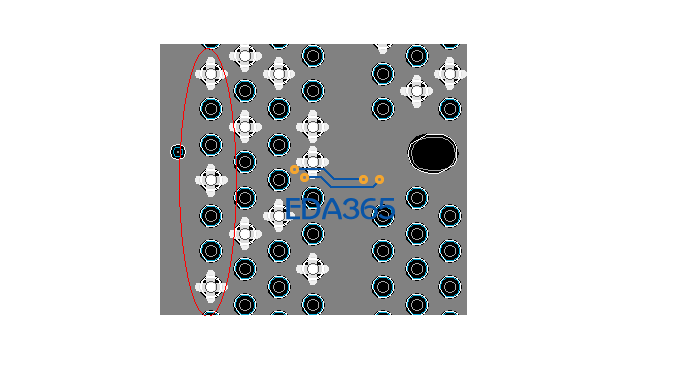

如图，请教大家该如何解决！

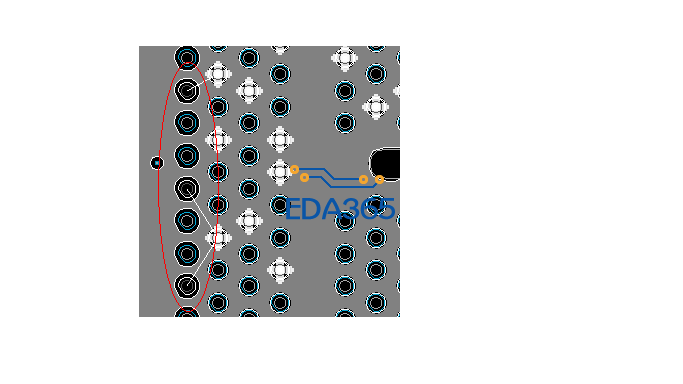

如图，请教大家该如何解决！
可以修改铜皮的属性，应该是属性里面有一个连接方式你没有选对。
非常感谢，但能够讲的更具体点吗，是哪一个属性，我被这个问题折磨了好久

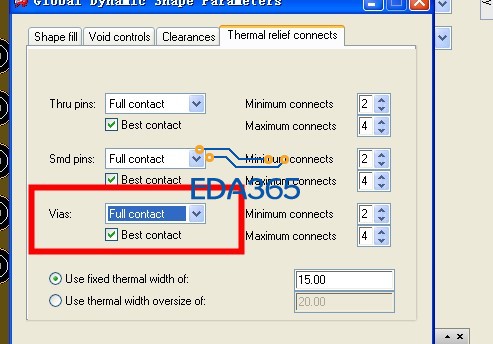

如下图所示
按照楼上的操作了一遍，结果还是一样，铜皮和过孔还是连不上。
看看是不是过孔设置了no_shape_connect属性
有几种情况！第一铜皮属性没设置好 UPDATA SHAPE 跑一下DBCHECK 第二 是全图都是这样还是只是BGA里面 同名网络 的设置问题
我也碰到这样的问题,有时候也跟抽风一样.
有的时候修一下铜箔,或跑下DBCHECK就好啦.有时候怎么都不好.
有没有找到问题点啊?我还是遇到这问题，是不是软件BUG啊?只能手动连接了。
学习了！等待求解！
