allegro 焊盘过孔为矩形 倒角怎么处理?spec如附图

录入:edatop.com     点击:

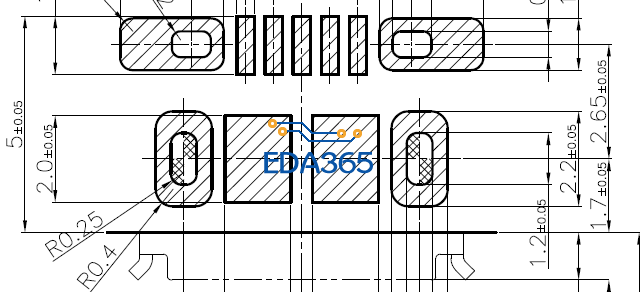

allegro 焊盘过孔为矩形 倒角怎么处理?spec如附图

rectangle slot fillet



做异型焊盘,网站里已经有相关资料http://www.eda365.com/forum.php? ... ;pre_pos=5&ext=

这只是焊盘,我要的是过孔

在Pad designer  中 , Drill  的形態由圓形改成使用矩形來處理即可形成您要的效果.
PS. 但該資料並不會由 NC Drill 來輸出 , 而是要另外執行 NC Route 才會把槽孔資料產生出來.

过孔和焊盘不都一样吗?只不过过孔孔径小一点,焊盘大一点。做个shape这个焊盘就能出来。

根据你的截图,这就是做的椭圆形的过孔嘛,直接在Pad Designer里面设置成椭圆形孔就可以了啊,只是后面添加flash的时候需要做个椭圆的flash添加就可以了。然后制作封装的时候添加椭圆pad到封装里面就可以了啊~~ 这种异形的槽孔在出Gerber时NC Drill只能跑出尺寸信息,没有钻孔符号,可以手动更改update钻孔符号的哦~~  Gerber会出出来的,我的板子里也经常有这种类型的孔,我都是这么出的~~


还有矩形的孔,板厂也是做不出来的,他们的钻头应该没有这种方形的~~

我也在犹豫过孔是做成椭圆形,还是做成矩形,spec上两种矩形倒角还是不同半径,这个有办法控制吗?

能做的,明显边上是倒圆角的。只这个圆角达到0.3就不会有问题。
直接用OUTLINE画,并注明是PTH即可!

看起来像是USB封装,按椭圆孔做就OK了~ 推荐封装只是用来参考的,按实际情况灵活处理

椭圆形Flash怎么画?
