负片的antipad如何显示
录入：edatop.com 点击：

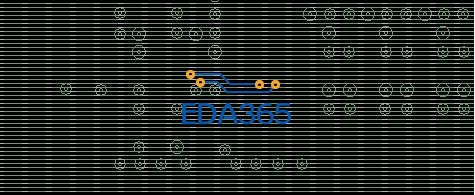

请教个问题。当我对负片覆铜时，怎么显示过孔的antipad。比如说我第二层是地。覆完铜后看不出来非地网络的过孔离铜皮的距离。全都覆盖了。检查起来很不方便。

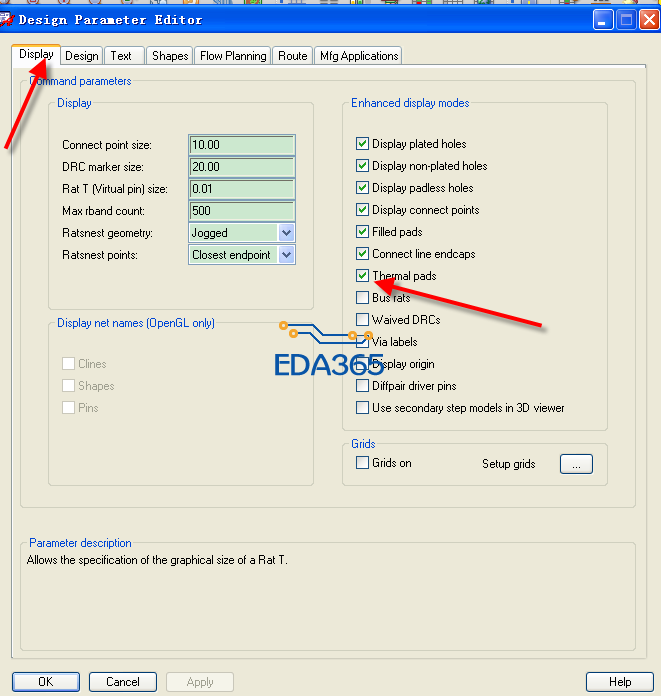

如图示：

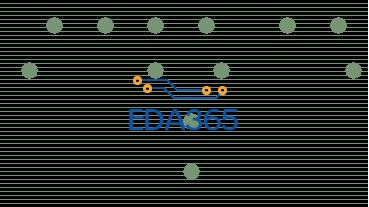

多谢您的答复。这个我已经选上了。电源层的负片可以，但是地层的看不出来，如下图所示：
你高亮显示了敷铜区域，Dehilight敷铜shape即可
话说，还是不行：
首先要确定封装要建立对，Spacing 要设对，如果要看效果，可以打开一张正片和一张负片对比看。
注意如下几个地方的设置：
1.layout cross section中电源层的Negtive Artwork选中
2.Display里面Thermal pads选中
3.Display里面Filled pads选中
4.最好不要高亮该网络
这样应该就可以了
可以了。回复晚了。多谢多谢
可以了。回复晚了。多谢多谢
