Allegro中等长走线问题
录入:edatop.com 点击:
各位前辈好!小弟在走等长线时遇到一个问题,特此发帖请教下各位前辈,谢谢!

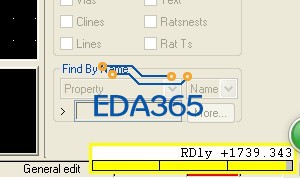

在使用Delay Tune等长的时候,右下角的状态显示框总是显示两边红色或者黄色,这是什么意思呢,还请各位前辈赐教,谢谢!见附图
在使用Delay Tune等长的时候,右下角的状态显示框总是显示两边红色或者黄色,这是什么意思呢,还请各位前辈赐教,谢谢!见附图
這個一般是高速佈線時顯示相對延遲的信息。這個的設置步驟是:setup-user preferences-etch-打開allegro_dynam_timing.黃色的意思是:當其他網絡還沒有佈線的時候,其他線的長度是按照飛線長度計算的一個粗略參考值,當它們布完線后長度可能會變化,所以在沒有布完線之前不必太關注黃色。紅色的意思是:這條線已經大於約束規則設置的最大延遲1513.018mil。
谢谢,做等长的时候,同组的其他线也走了几根,应该可以说是有一个相对的参考了(应该不用参考飞线长度?),二来我没有设置最长走线是多少啊
但是當你這根線在走的時候顯示的是動態信息,黃色的不必太關注的。至於你沒有設置最大約束會出現這種情況,我也不是很清楚了,你最好再查查你的等長約束規則設置。
OK,多谢
