约束规则里设置好的过孔,为什么布线的时候显示无可用过孔?

录入:edatop.com     点击:

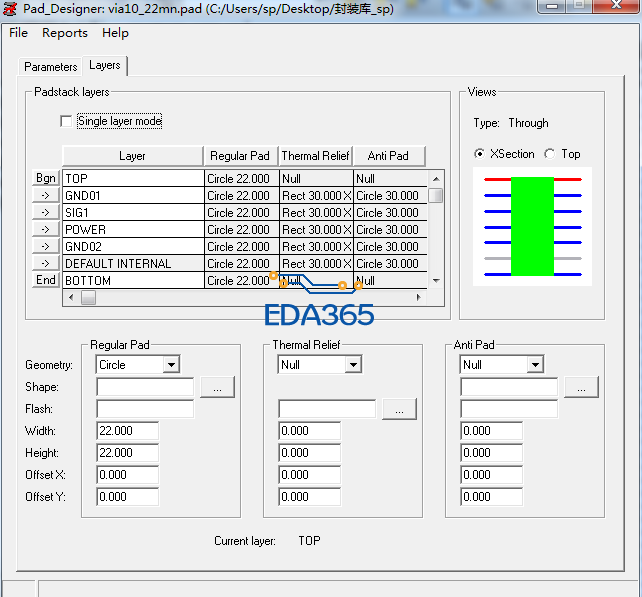

大家看一下,我设置的过孔对不对?







打孔试试。有时你看着没孔。但你打孔时,孔就出来了。我碰到了一种情况就是你设置了好几种孔,打孔的时候就没你要的孔。纠结。

能在物理约束规则中添加进去,按理说是在走线时会显示,我看是你的VIA路径有问题,看到有中文名,小编再仔细看一下吧。

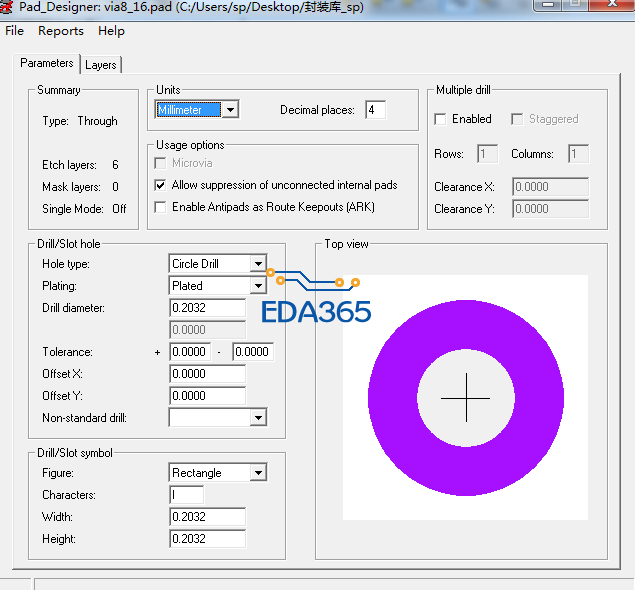

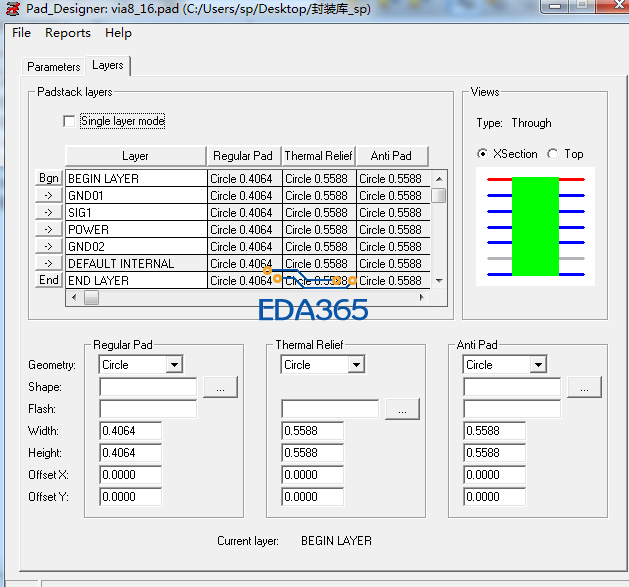

打孔有孔,但是我想控制要哪种孔,不然就白设置了。默认的是VIA8_16的,不知道为什么?

你好,谢谢你的提示,但是我试过了,还是没有?不知原因,纠结中

VIA列表最前面一项是默认的,可根据情况更改;

你的8-16的孔选择放在了前面,他优先选择这个孔,你最好把那个8-16的放在后面或在规则中去掉

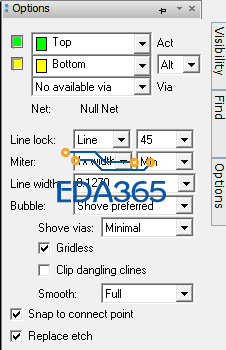

第一张图中貌似你没有开始拉线Netname沒有,只有在你拉线过程中,要打孔时才会让你选孔

LS正解,因为你还没有走线   软件不知道你要拉那根线,肯定没法给出过孔
