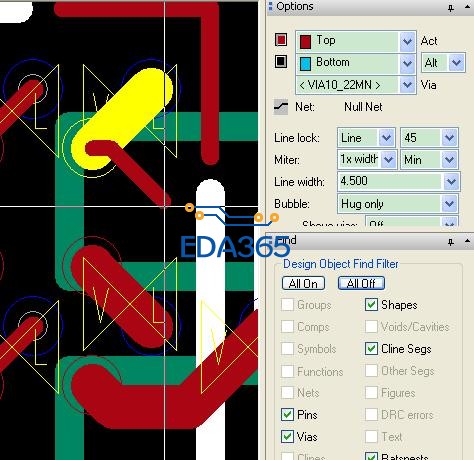

关于 Sub_Darwing的Null net 问题

1，SUBDRAWING相关的器件坐标要一致
2，SUBDRAWING导入和导出的PCB精度单位要一致
不然走线和引脚/过孔坐标 出现微小偏差  就会出现NULL NET

另一块板没有导入板的网表,所以Null Net

先要导入网络才行啊

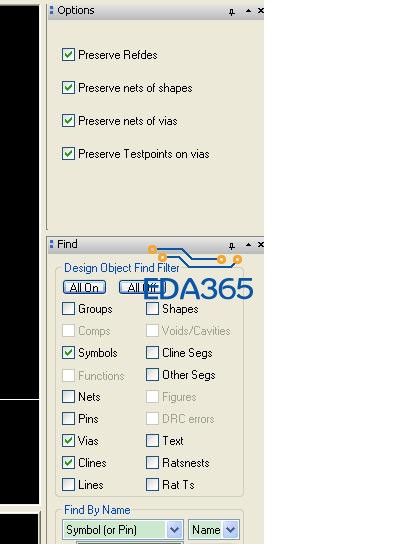

情况是这样，我A板的部分元件和B板的部分元件和走线完全一样，我把A板的该部分直接通过SUB_DARWING的方式 导入到 B板使用。
我B板已经导入了B板的网表啊。

情况是这样，我A板的部分元件和B板的部分元件和走线完全一样，我把A板的该部分直接通过SUB_DARWING的方式 导入到 B板使用。
我B板已经导入了B板的网表啊。

元器件要导placement，不能导subdrawing。先导placement，然后导孔和线的subdrawing

可以说说place ment这功能吗，之前见过忘了

学习学习。

首先定义一下，A板子为原来的板子，B为你要导入的板子。把这个两个板子放在一个文件夹下。
在A板子上面选择file，export，placement，然后打开B板子，file，import，placement就行了，前提是你要把B板子上面你需要导入的器件删除。记得提前把库的路径指定好。

学习了

谢谢解答。
