内电层分割时出现问题
录入：edatop.com 点击：

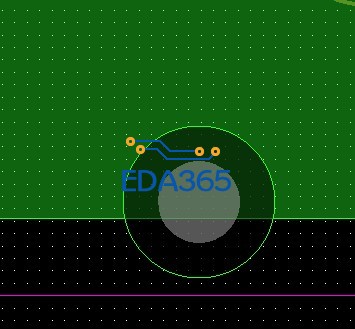

我在进行内电层分割后，将电源层分成多块，结果如图：其他过孔总是与该层相连接，我设置了分割时自动避让，画的线也在ANTIETCH，为什么有这个问题，求大神指导下，谢谢
你是用的哪个版本软件呢?
allegro16.5
我DRC，DB检查也都没有错误啊！难道是软件哪里设置的问题?

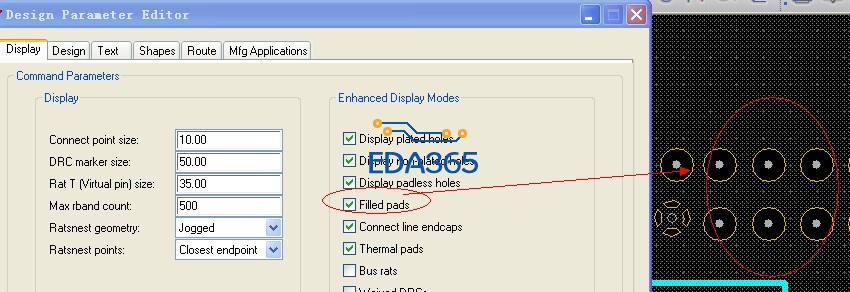

这个其实是没连的，只是显示上好像连上了，那个圈是antipad，你可以把焊盘显示出来，就可以清楚的看到这里其实是空的
是的，我后来用CAM350导入光绘文件看了一下，是没有连起来，但是就是不知道怎么设置一下，让它显示的更好！
显示问题，no problem
