Allegro中怎麼導入DXF機構圖？

百度很多。有图有真相的。

麻煩你給個鏈接吧。我百度了，按照上面的方法都不能正確地導入機構圖。

直接import-dxf不行么  你是哪里出问题了?

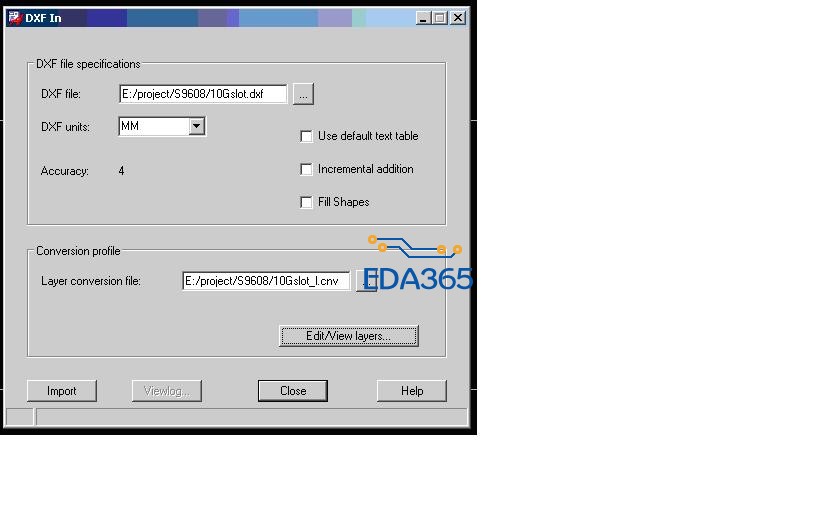

在Import-DXF后不是會彈出一個DXF IN對話框嘛，Layer conversion file那欄中不知道如何選擇，總提示找不到文件。
怎麼辦呢?

首先，导入cam350，设置unit mm 1/10000，然后从cam350导出来dxf，新开个allegro导入 dxf，然后选择要的部分外框结构，作为sub-drawing 导出，然后导入dxf sub drawing文件到设计文件。

不是这个Layer conversion file
edit/view layers你有设置好吗    要select all   Class：board geometry   subclass选你的机构层  没有的话new class新建一个  然后map  OK 就行了
我这截不了图。

比如我的機構圖有三層，分別為：Layer_5、Layer_6、Layer_7，那對應的Class和Subclass分別怎麼選擇?
麻煩啦。

你导入的DXF只是line   难道你想把DXF导入到走线层?
你现在导入的DXF还不是allegro里面的outline
通常原始DXF只是导入的allegro里的做对照outline的，DXF只放在机械层  你新建一个就是了
Class选board geometry   Subclass层的话你自己建一层

我沒想把DXF導入到走線層，只是我的機構圖至少也有兩層，分別對應TOP和Bottom層的Outline,那在設置Subclass時不能相同啊，我一點Map后兩個Subclass就變成一樣了，導入后就發生錯誤什麽也看不見了。

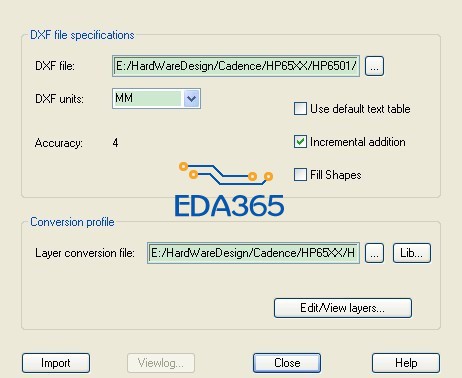

首先把结构图转为dxf格式，然后在导入的时候，要把dxf的层与allegro的层匹配好，单位也要一直，最后，我一般在导入的时候会选择Incremental addition

设置

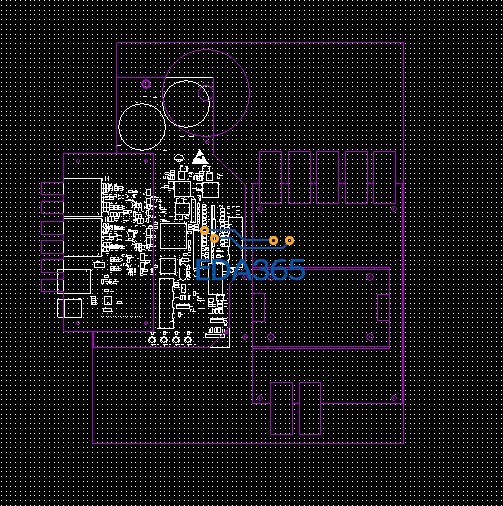

导入成功

你先在BOARD GEOMETRY建立两个层，比如取名 TOP 和 BOTTOM 。然后把机构图纸（应该是顶层和底层机构都在一张纸上）导入到TOP层，然后把底层机构那部分做一下镜像处理（用move命令拿起要镜像的图右键选择mirror geometry。注意options选user pick），然后用change命令把图换到BOTTOM层，最后按坐标对应TOP层位置放置好。OVER。

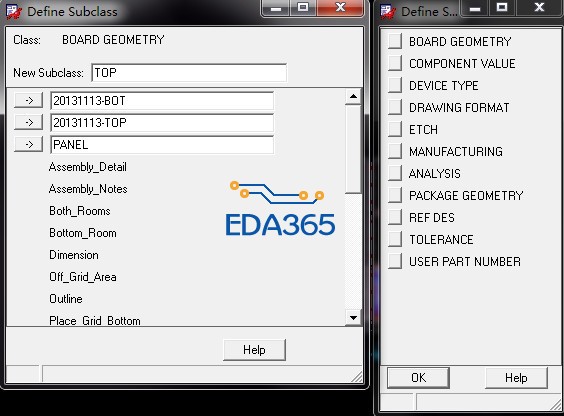

建立要导入的层1

建立要导入的层2

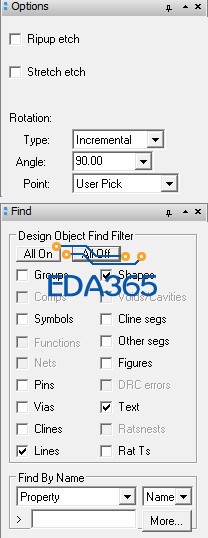

镜像BOTTOM层机构图1

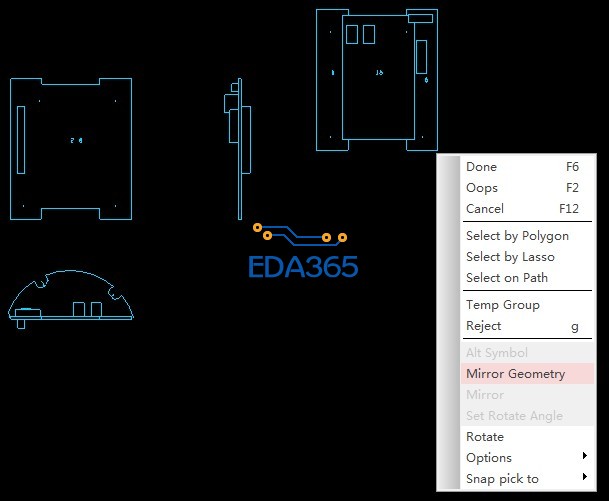

镜像BOTTOM层机构图2

change到BOTTOM层

謝謝你的詳細解說，但是我按照你說的去做，導入機構圖后老是會出現"Thumbnail section not supported line number135008 in dxf file."的錯誤提示，讀取不了數據。這是怎麼回事呢?

lz,不能看看我的方法吗?

你的结构图是用AutoCAD哪个版本打开的、还有你的Allegro是哪个版本的?你用AutoCAD软件打开结构图，然后另存一个DXF文件，此DXF文件需低于2004版，然后再导进去试试看。你说的：Thumbnail section not supported line number135008 in dxf file."的錯誤提示，有可能是你存的那个DXF文件版本高了，Allegro目前不支持， 我猜的。关于层面选择，你可以把表底层结构都导到你们公司规定的结构层去（表层或者地层），导进去后再将其中另一层的结构图Change到相应的层面去，比如你是将结构图都导到了结构表层，那么就将结构表层中的底层结构Change到结构底层去就OK了！
