Allegro 出光绘文件有问题

录入：edatop.com 点击：

我在出光绘的时候其他的层没有问题，只有钻孔文件有问题。（我是通过导入光绘文件查看的），导入其他层的光绘都可以看到，钻孔看不到，但是我设置钻孔层显示的时候是可以看到的。outline也看不到，请问各位这是什么原因

谢谢各位的关注，我的问题解决了。我没有设置默认线宽。所以出的光绘文件中的线宽为0，导入的时候就看不到了。

另外我在出光绘之前做了一个DRC，有一个问题我忽略了，这个有影响吗

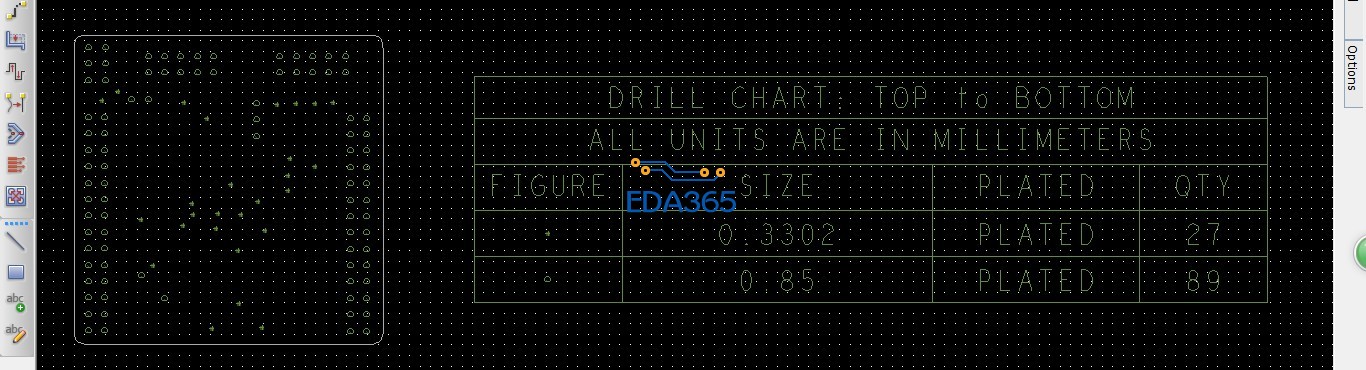

这是我显示的钻孔图形，导出光绘后在导入就看不到了

光绘设置里面，你没添加钻孔和outline吧

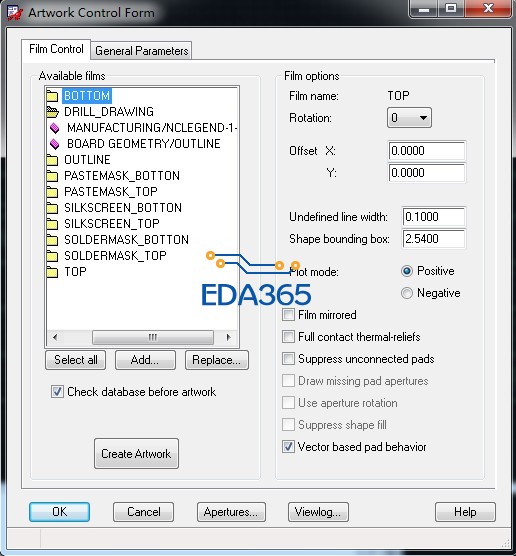

有的，是这个样子的。是Manufacturing中的Nclegend-1-2层吗?

你出完光繪後是找不到 "DRILL_DRAWING.art"嗎?

这个要分情况，你可以根据Viewlog来看看，DRC是否已经影响你，使得你的光绘文件导不出来，如何能正常导出，并且你知道它不会影响你的板子性能，就可以不用管它。
