allegro走线时添加过孔，怎么选择不同的过孔？
录入：edatop.com 点击：
allegro走线时添加过孔，怎么选择不同的过孔?

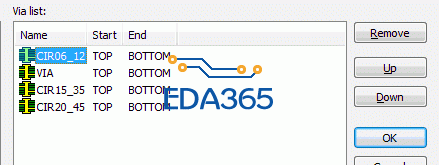

右键add via老是自动为Edit via list里via list里最上面的那个，
走线时add via怎么才能显示不同的via供选择?
请大神帮忙看看，Tks！
右键add via老是自动为Edit via list里via list里最上面的那个，
走线时add via怎么才能显示不同的via供选择?
请大神帮忙看看，Tks！
执行拉线命令后点击一下鼠标左键，然后在右边Options面板里的Via中选择你需要打下的过孔类型

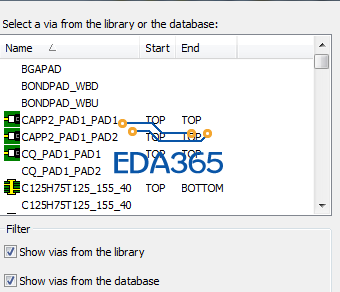

在约束管理器的物理规则中添加需要的过孔焊盘
是在这里吗?
就是这里
可是我已经加了几个不同的孔，但是走线时add via出来的就是放到最上面的那个，走线时add via看不到via list
Tks，之前还真没有发现这个细节。
学习了,谢谢！
