麦克风到底怎么走对

录入：edatop.com 点击：

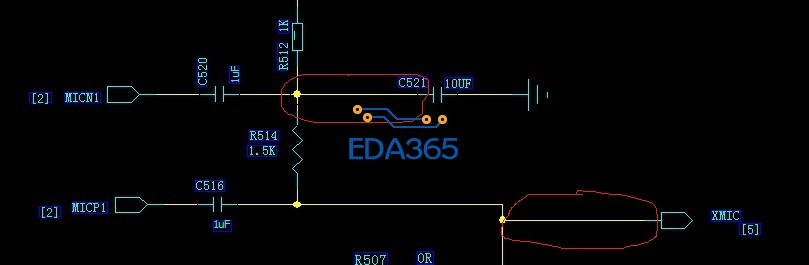

第一次走麦克风线，不清楚这个C521是靠近麦克风放置还是靠近CUP那边放。
1.如果麦克风放也就是说两个红色圈部分的走线类似查分线从CUP那边一直连接到麦克风附近。C521打地孔下去。
2.如果C521靠近CPU，就是XMIC这个NET，单独一根连接到麦克风。
哪里走法是正确的啊，请大虾们指点下

假差分，也就是你模拟差分信号，理论上可以更好的降噪

一看就是MTK的标准参考设计方案，按照MTK的建议，C521靠近耳机座放（即靠近麦克风），红圈的线就是假差分到CPU。
发个帖这么多错别字，真不知道怎么想的

楼上的是标准方案，但是为什么那样?可以解释下不

多谢。
