allegro导出DXF没有焊盘，怎么解决！急啊！
录入：edatop.com 点击：

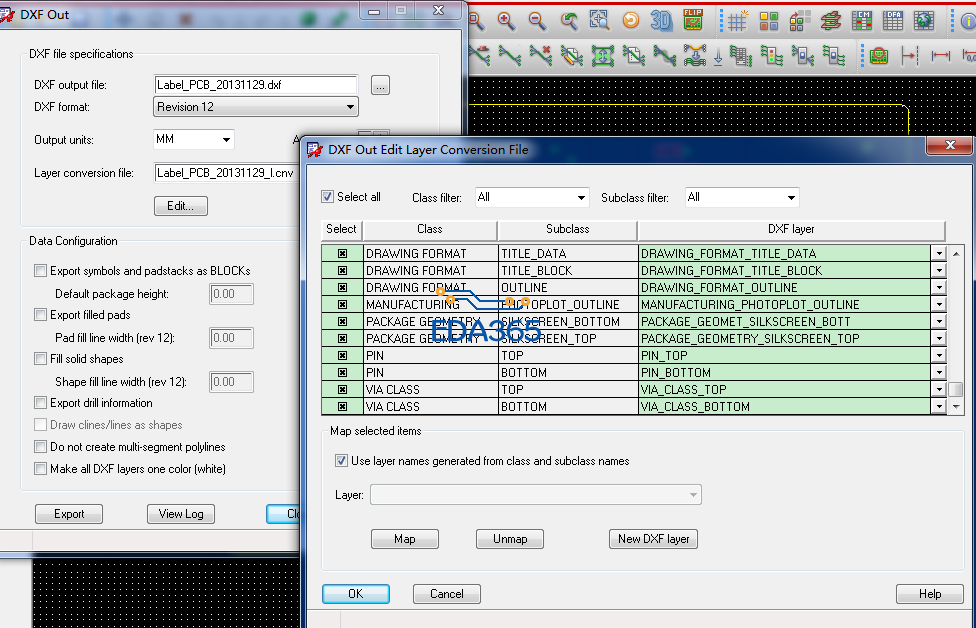

今天用allegro导出DXF文件给结构工程师，结果怎么导都没有焊盘，请教怎么回事呢?
我按照网上介绍的步骤做的啊！是哪设置不对吗?少文件吗?
我按照网上介绍的步骤做的啊！是哪设置不对吗?少文件吗?
我将DXF用allegro再导入，出现这样的报错！
哪位大侠能帮忙解决一下啊！今天急着出图呢！
如果真的不行,建議你可以試試先出gerber,打開gerber後再匯出dxf看看
conversion文件重新来个
只能这样了！我想出高度信息，可是发现把高度那个选上就没有焊盘了！不选的话就能输出焊盘！
我也遇到从allegro导出的DXF文件在导入allegro时没pin属性的问题，pin都变成线段了。是导出还是导入的时候设置有问题?
添加PASTMASTER_TOP进来导出来试试.
出高度信息，需要出那个IDF文件吧。
