双面板这样计算阻抗对么？

录入：edatop.com 点击：

这个区热闹些，就发这里了。

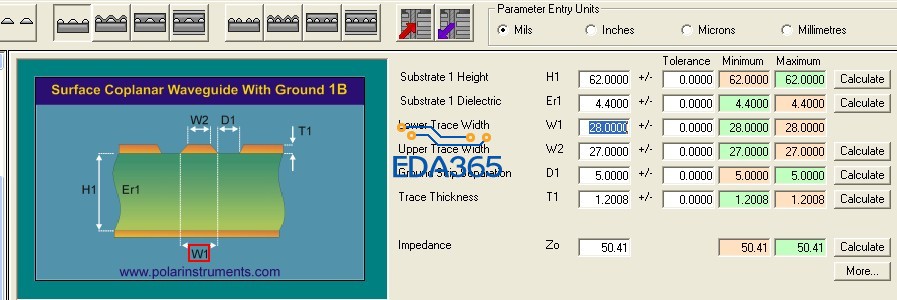

如图，我想做双面板的阻抗控制，不知有木有什么不对的，请指教。

双面板不适合做特性阻抗控制
上图模式是对的，D1的值太小，

我也这么觉得，只是，如果D1不做小，走线线宽W就得做很大啊。
不知道双层板的天线走线，你是怎么处理的啊?请赐教。

双面板阻抗不可控的

我这边的双面板，RF走线也是这样算的。

怎麼會是對的 , 除非你一面全鋪銅.
一般雙面板走線是無法構成一般的傳輸線模型.
因此套用這個模型計算並不正確.

看看，学习下。

两层板一般都用共面阻抗去算！

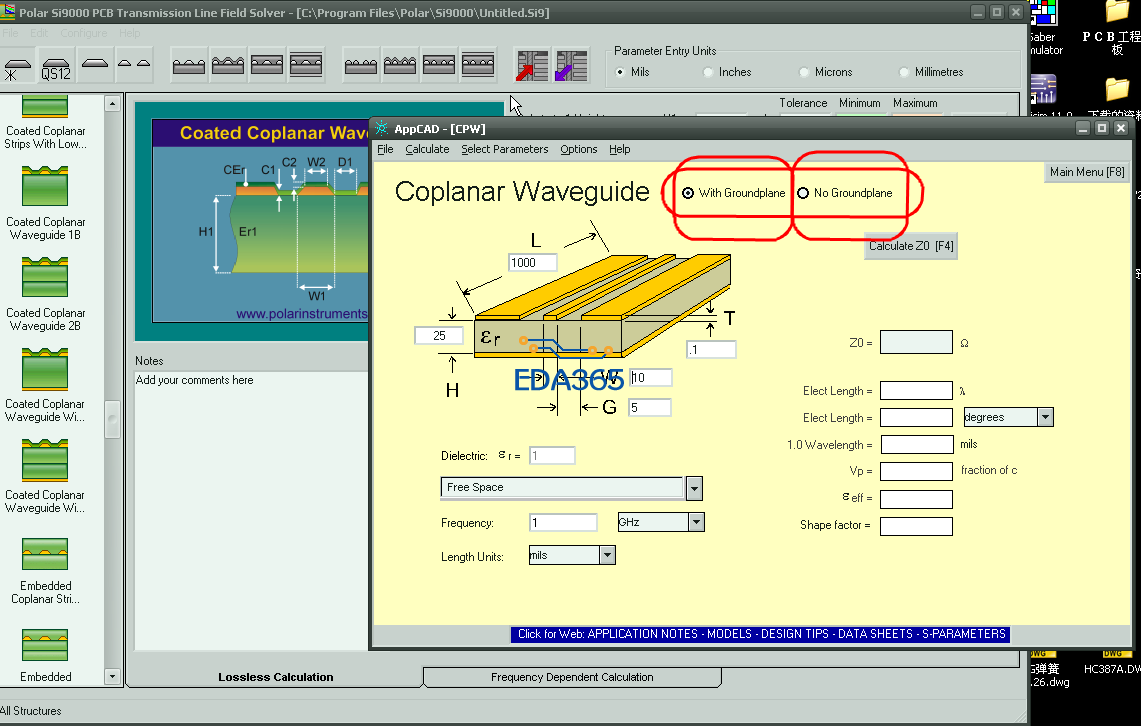

共面波导其中底面的平面是可选择项目。其阻抗主要参考ＴＲＡＣＥ旁边的的平面
安捷伦的ＡＰＰＣＡＤ里也有相关设置。在ＳＩ9000里边则有相关模型。

各有各的说法。
不知道有木有什么设备可以实测一段微带线在某一频率下的阻抗，如果可以测量，再与SI9000的计算比较下，就可以得出比较实在的结论了。

以實際儀器測量就不存在以上的模型問題.
