spi挂载多个设备，布线的处理方法
录入：edatop.com 点击：
大家在spi总线上挂载多个从设备时，布线需要做拓扑结构吗?线宽 线间距 单端阻抗控制在多少为宜?大家有没有好的建议?

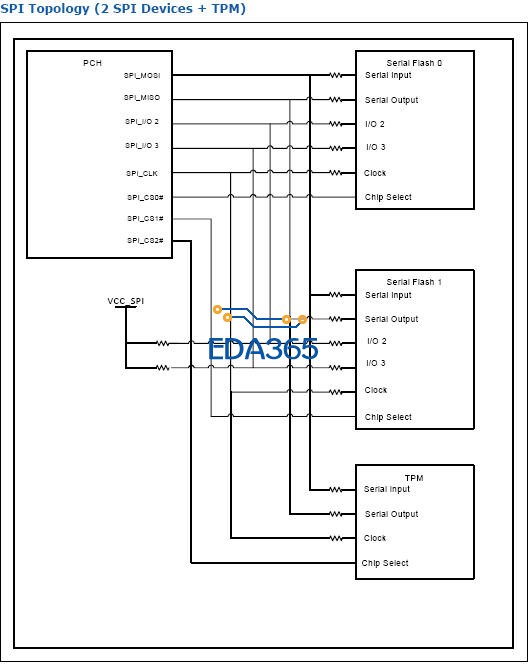

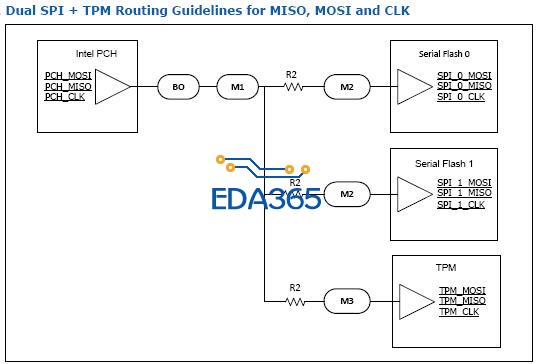

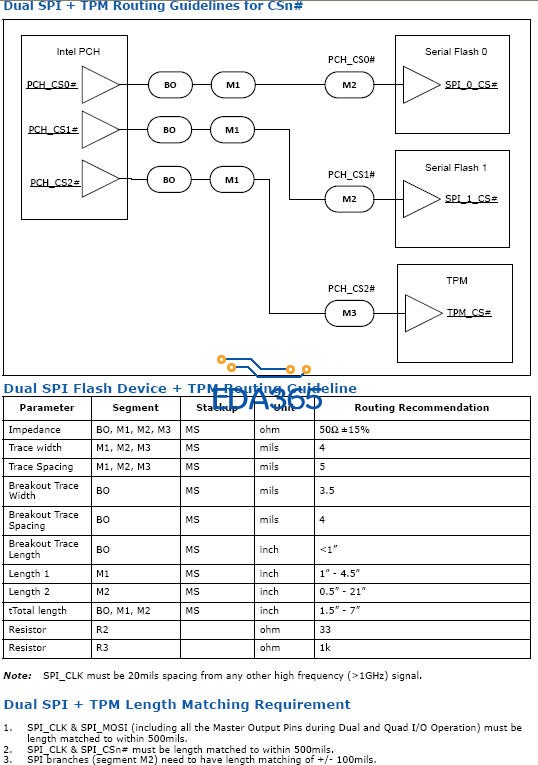

参考Intel的要求如下：
谢谢你的回答，我想想问问 pcb布线的时候要注意哪些地方，spi总线线宽 线间距 阻抗设置多少为宜? 总线走线要不要特殊设置什么?
线宽、线距、阻抗表格里面不是都有吗?备注里面还写明了等长关系。时钟线的间距走大些，其他都没什么。

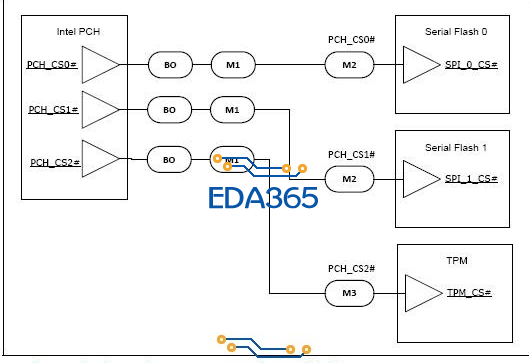

非常感谢 你的帮助，从这个图上来看，我还有一点不太明白，BO是什么意思呀 ?是breakout trance (断点线吗?) M1 和M2本来就是一条线呀?为什么要分别设置呀?匹配电阻r2 r3的位置有要求吗?是在主机附近好点，还是在从机附近放置好点?
M1 和M2本来就是一条线呀?为什么要分别设置呀?对于这点我也不明白，希望帮忙解答下
这些资料都是在哪找到的，为什么我用的cpu资料里面都没有这些说明呢?
