一个ART文件分成用CAM350打开分成三个对吗?

录入:edatop.com     点击:

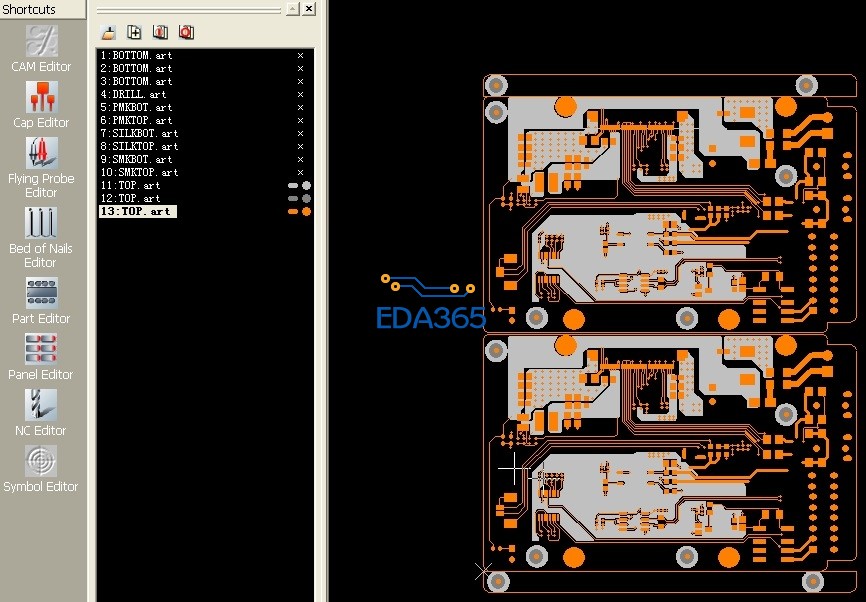

生成光绘后,用CAM打开发现TOP层和BOTTOM层都分成了个art,请问这样是对的吗?谢谢。

光绘图


没问题的

好的,谢谢。

請用合併指令合成ㄧ張,或是用cam350 9.5以後的版本.會自己合併!

Allegro出RS274-X格式的gerber后,用9.0以前的Cam350导入就会出现这种复合层,可在Cam350中手动合并复合层:Utilities->Convert Composite

[img][/img]

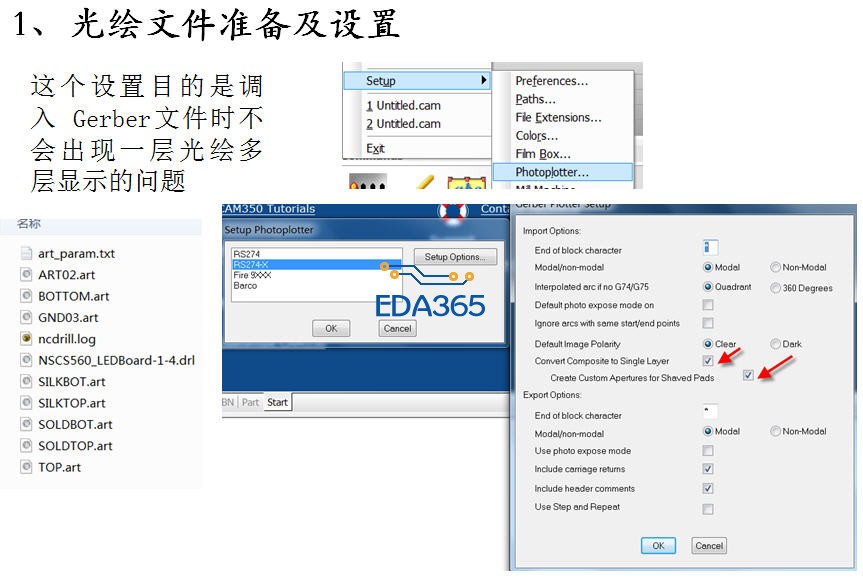

调入前按这个设置一下
