请教Allegro在建封装库时如何处理无用的PIN

在封装库里直接不建立这颗pin就行了，为何要建了这颗pin，再隐藏?

不建这个PIN ，导网表时会报错的，我就是想咨询一些大家，遇见这种情况是怎么处理的，

在原理图不用的PIN脚 标一个X （表示该引脚不连接）标记， 在导入PCB可以吗?

不行的，标X的PIN 还是有PIN Number的，导入网表还是会提示封装错误的，我之前的做法是元器件有几个PIN封装就画几个PIN,PIN的顺序不按Data sheet 里面的标，就是不知道这种情况还有别的解决方法没有。

你说的是在OrCAD中建元件符号吧，可用NC属性

5楼说的正确，PCB封装的引脚个数是和原理图对应的。如果你原理图里面有10个引脚而PCB只画了8个引脚是会报错的。如果你不想画用不到的引脚那么原理图和PCB都要一起改。

一個蘿菠一個坑 , 你憑什麼要把沒有接線的 Padstack 給刪掉 , 除非那隻腳會被剪掉.
否則你是自己挖坑給自己跳 , 一隻金屬腳晾在那裏 , 你以會會沒事嗎?

笨啊，原理图不画，不就可以啦吗

笨啊，原理图不画，

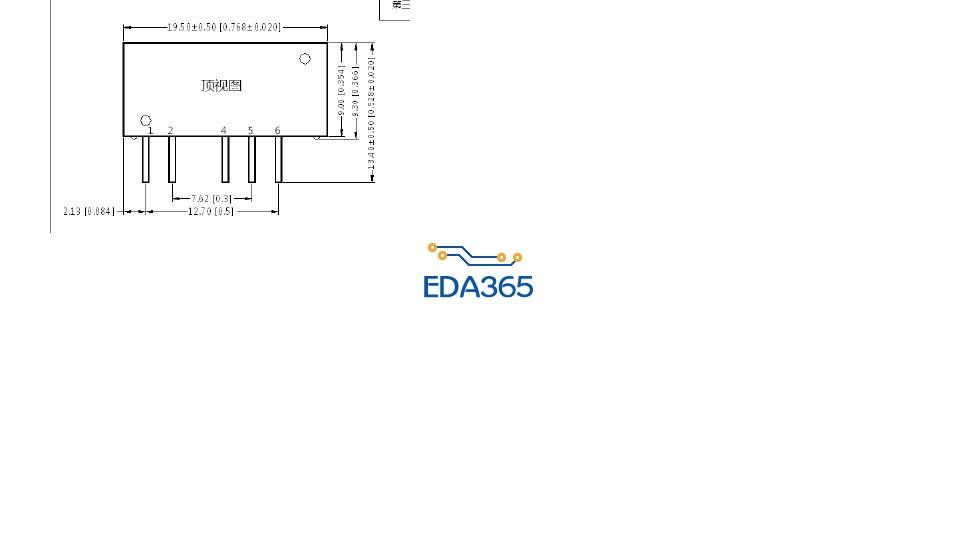

我说的没用的PIN，实际上是指没有金属管脚的PIN，但在Data sheet 里面确有它的编号

沒有金屬管腳 , 但是有編號... 這是很奇怪的事
非金屬如何導電?
我認為你可能沒看清楚 Datasheet 的標示. 可能的話把 Datasheet 傳上來看看

没有金属定义的PIN是不存在PIN number 的  是不是看错了

是要在出光绘给板厂的时候不显示吗?建封装的时候可以建上，出光绘前再移除，Edit property->Find下拉菜单中只选择symbols项->点击要移除pin的器件，在property左下拉菜单找到Unfixed_Pins->右边选择true->ok->把不需要用的pin移到photoplot outline外面，新出的gerber文件应该就没有移除的pin了。
