DXF导入边框与IDF输出

录入:edatop.com     点击:

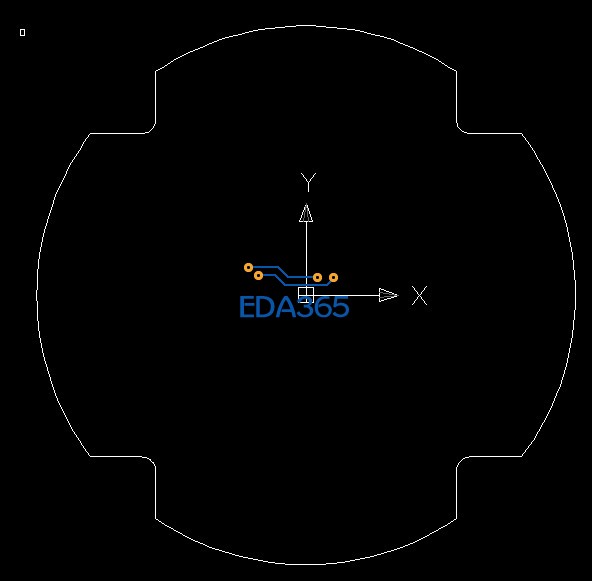

  产品板的边框是一个圆挖掉四个角,如下图所示



  ALLEGRO里手工画的话,角上的切线和外圆交点定不准。
  而且输出成IDF模型之后只有外圆,四个角等于白切。(难道要定位那8个点画圆弧?)
  于是开AUTOCAD画了上图。存成DXF文件IMPORT进ALLEGRO。图层设置成OUTLINE。
  看起来美观了很多,每个弧线都是一段,矢量图果然爽
  输出成IDF文件,悲催的事情就来了——
WARNING: Discarding unconnected item on Board Geometry / Outline:
  ARC
  Start (38.0000 -28.5000)
  End (37.9993 28.5010)
  (还有几个点省略)
  输出的IDF模型是没有边框的,其他格式也是如此
  重新尝试AUTOCAD,画了最简单的一个圆。之后按上面的流程走一切正常。SOLIDWORKS里看出来就是一个圆板
  个人觉得问题是不是出在:1输出的DXF精度过高(DXF和PCB都开的4位小数)2:矢量图的确就是不能输出成IDF模型= =

2个月前自己的帖自己解答一下。
问题就是出在DXF精度过高,导入DXF外形后要在DESIGN PARAMETER里更改一下精度设置。比如4位改2位,按确定。再改回来,2位改4位。
这样DXF就和PCB精度一致了,直线弧线全部完美练成一体。

学习了
