出GERBER，但在CAM350里面无法看到ROUT椭圆形的孔，求教！
录入：edatop.com 点击：
出了一BERGER，在BRD中看到钻孔符等都正常，但导入到350中在ROUT层中却无法看到孔，圆孔显示正常，只是椭圆孔不显示，不知是何问题，求知道的朋友们指点一下，谢了

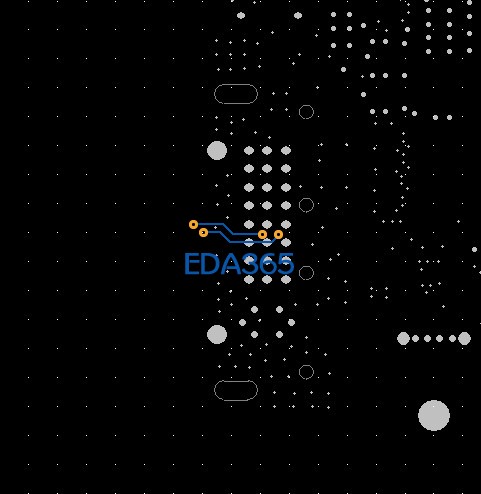

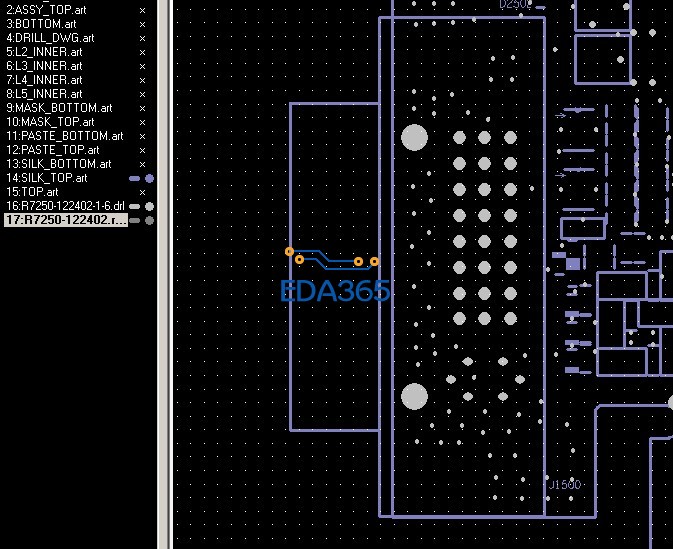

VGA上定位孔是椭圆的，看不到

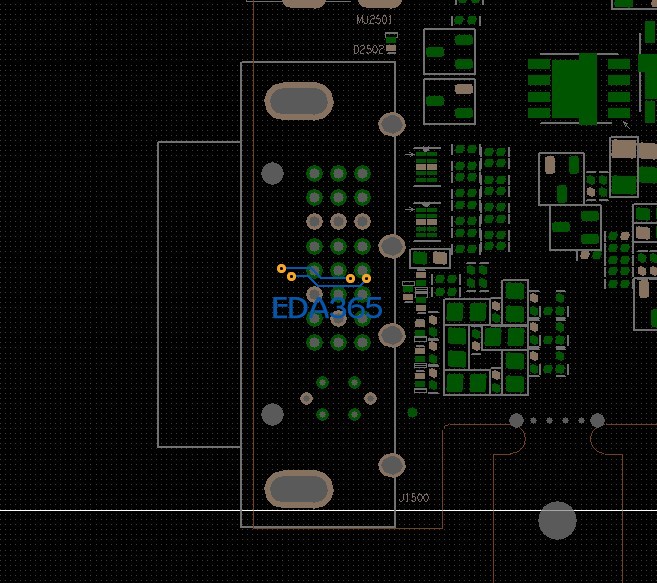

在BRD中所看到的VGA椭圆的定位孔

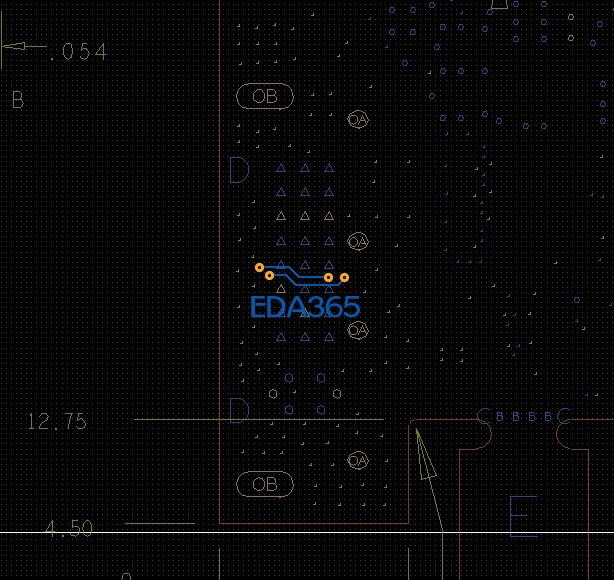

BRD中钻孔符也是有的

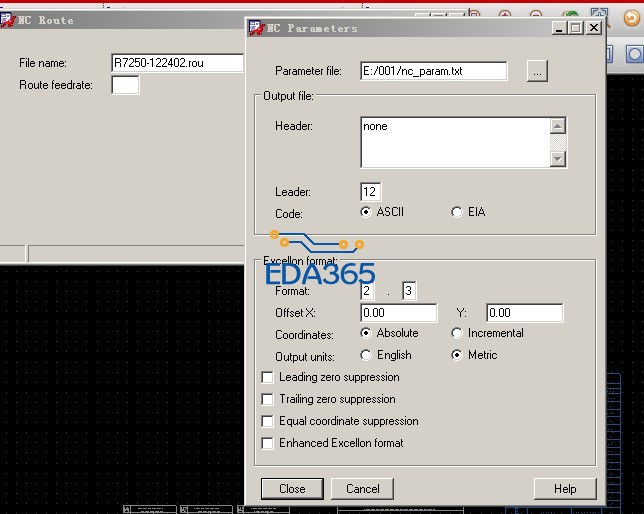

出ROUT的时候的设定
请参考此帖子：http://www.eda365.com/forum.php? ... =%CD%D6%D4%B2%BF%D7
小编这个是A 卡吗?
是A卡，继续求教中
http://www.eda365.com/forum.php? ... mp;page=1#pid778233
我在這篇獲得了解答
我在上面两怗中试过都不行，无论是删除百分号以前的，还是在T01后加上0.003都不能显示
我按照以上方法删除百分号前的，和加上0.003后如图，椭圆孔只能以线的形式显示，不知这样正不正常，能做出板吗
我的也是如此阿
不過想想了應該就這樣吧
他是用鑽頭去繞你的PAD的樣子

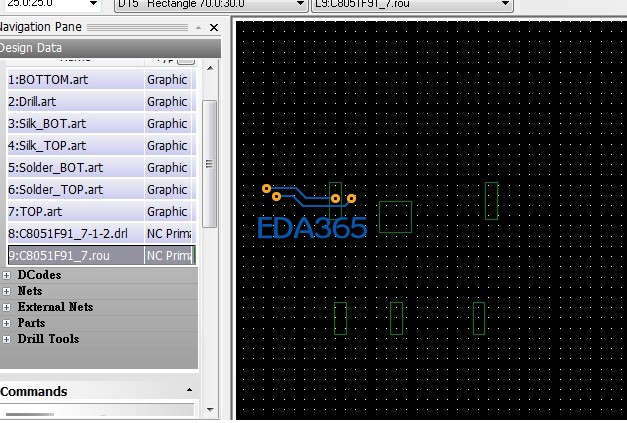

附圖是我的DC JACK ROU
