圆的outline如何做出一个矩形缺口？
录入：edatop.com 点击：
如题，现在板子outline是圆的，有一个rj45网口是贴片沉板型的，需要在outline上做个缺口，现在有以下问题：
1是否Outline要重新画一遍，否则不闭合，如果原有基础上改的要怎么改?
2是否可以做封装的时候直接做一个大的方形焊盘放在板边做个缺口?
1是否Outline要重新画一遍，否则不闭合，如果原有基础上改的要怎么改?
2是否可以做封装的时候直接做一个大的方形焊盘放在板边做个缺口?
小编纠结啊，重画担心不圆，怎么这么纠结啊?
你这个可以用那个删除命令中的CUT删掉呀，点在网口丝印的左右端（建封装时同样复制一个OUTLINE与丝印重合）就可以了。
shape edit boundary（输入坐标）
skill的cut cline针对的是cline不能操作line
不需要用skill,删除就有cut的功能
不需要SKILL就有这个功能，我是试过后才回的帖。
都是高手啊！可以直接CUT 你pin角没超出roure keepin 不会出错！
我的是15.7可能删除里没有cut ,晚点看看16.3有没有
执行删除命令后鼠标右键没有cut选项?

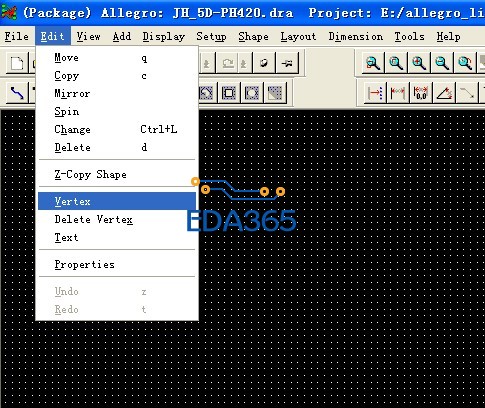

可以试试这个功能
