阻抗設計的問題
录入：edatop.com 点击：
大大們好，在下又來打擾了，最近要弄RF的小板子特來問些問題，因為我完全沒做過，通常只做治具用的小板子 (超簡易的那種)
請問各位大大
當我要做50歐姆跟100歐姆阻抗的線路時，是不是要跟板廠告知我的TOP或BOTTON的厚度? ( CROSS-section 裡面的 thickness )
還是全部告訴工廠? (這次是四層板)
請問各位大大
當我要做50歐姆跟100歐姆阻抗的線路時，是不是要跟板廠告知我的TOP或BOTTON的厚度? ( CROSS-section 裡面的 thickness )
還是全部告訴工廠? (這次是四層板)
需要告知板厂的信息有：1.设计板厚；
2，叠层设计的信息，4层板的铜箔厚度，是做成1oz还是表层1oz，内层0.5。
3；每层之间的间距既堆叠的厚度。

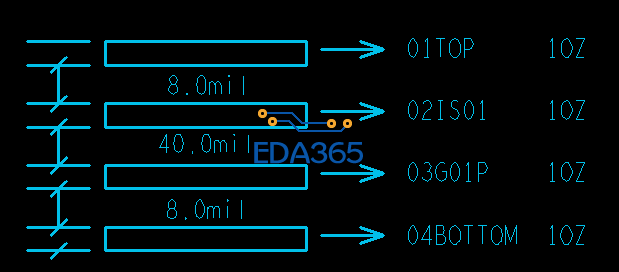

下图是一个简单的RF4层板的设计堆叠，板厚为1.6MM
大大
像附圖中的這樣
後面那個WIDTH是指什麼?
指的是表层走线的线宽，5mil。
