ALLEGRO铺铜
录入：edatop.com 点击：

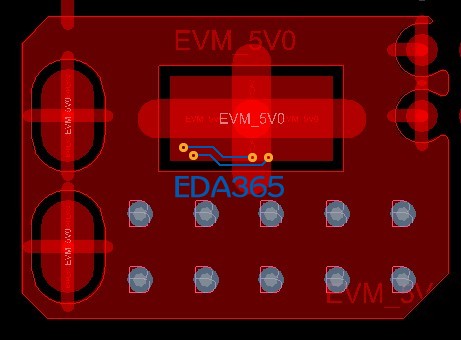

如图，怎么设置让同一个网络的铺铜连接不同焊盘时的连接线宽不同。图中的线都是铺铜自动生成的，而不是后来用走线连接的。
木有
如果你想要针对某焊盘的十字连接加粗，可以Edit - property，然后在find栏中确认PIN给选中，然后在PCB中选中该焊盘，在出来的对话框里面选中
Dyn_Fixed_Therm_Width
或
Dyn_Oversize_therm_width
简言之，就是单独给该焊盘增加敷铜十字连接宽度的属性（property）。
太感谢了，实验成功，一直想让不同大小的焊盘铺铜连接线宽不一样。真是太感谢了
