请教Allegro 16.5 修线的问题

录入：edatop.com 点击：

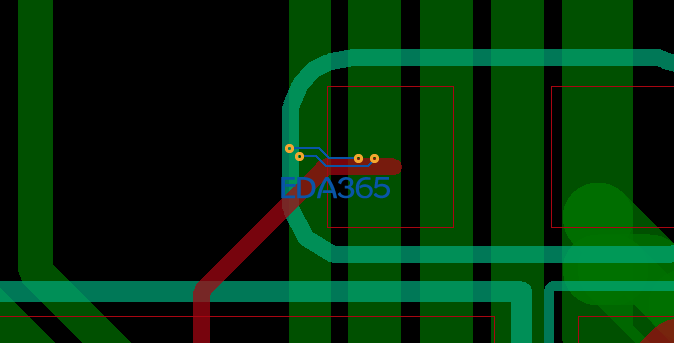

如题，要怎么设置才能任意修线，如图

怎样设置才能随意修成

这样的效果，第一张图要删掉原走线，再重新走才行，要不就像图片那样的角度就修不动了。我搞不懂在哪可以设置。

走线状态下的 enhanced pad entry 别选上，slide时，就可以任意角度了。
其实第一种方法才的正规方法。特别是电源线对0402 0603那样器件时。

请问这个enhanced pad entry 要在哪里设置，想用这个软件不是很了解。

右键

右键选择焊盘内拐角还是焊盘外

好了，谢谢各位。
