allegro 图中的标注怎么删除和编辑不了呢,

录入:edatop.com     点击:

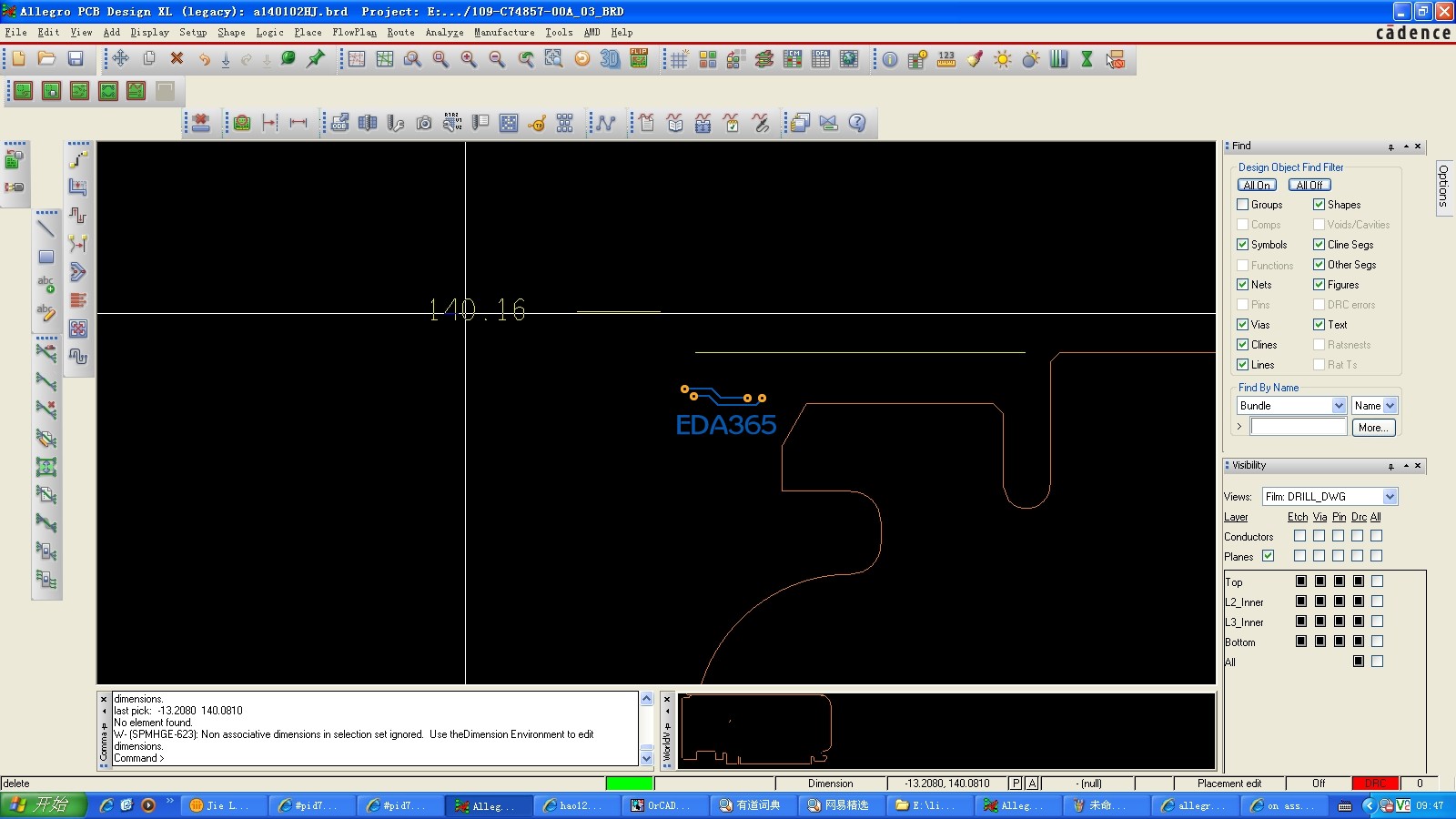

如图,谢谢


选择尺寸标注后,右击。出现一长条。里面找。

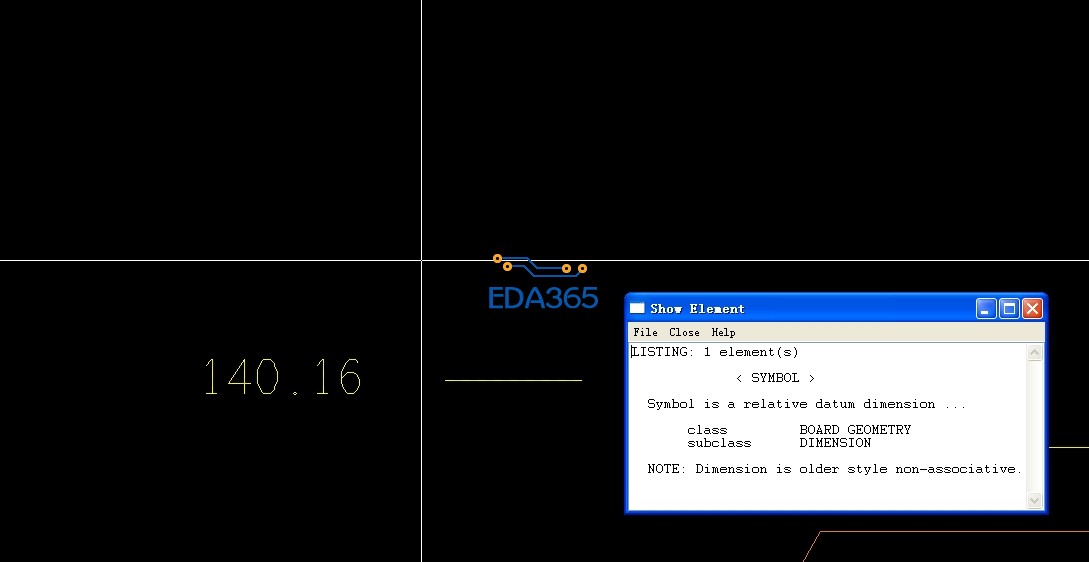

不行,show element 的时候可以选 symbol 和 text  都可以选中,在没有任何执行命令时候选 symbol和 text确不能选到它,编辑文本和line也不行,

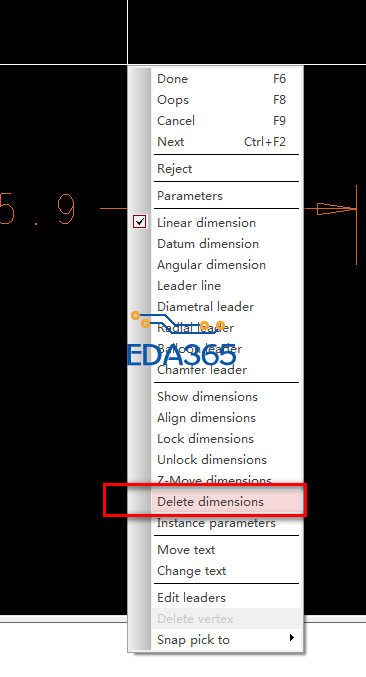

删除的时候 FIND里ALL ON   如果 是16.6的话。如我上所说 会有个DELETE DIMENSIONS   哎。

删不掉呀,我看了设置参数,和别的文件是一样的,


我也试过删除不掉加载在dimension层,出GERBER的时候,会自动加载到丝印层去。

后来你怎么解决的啊

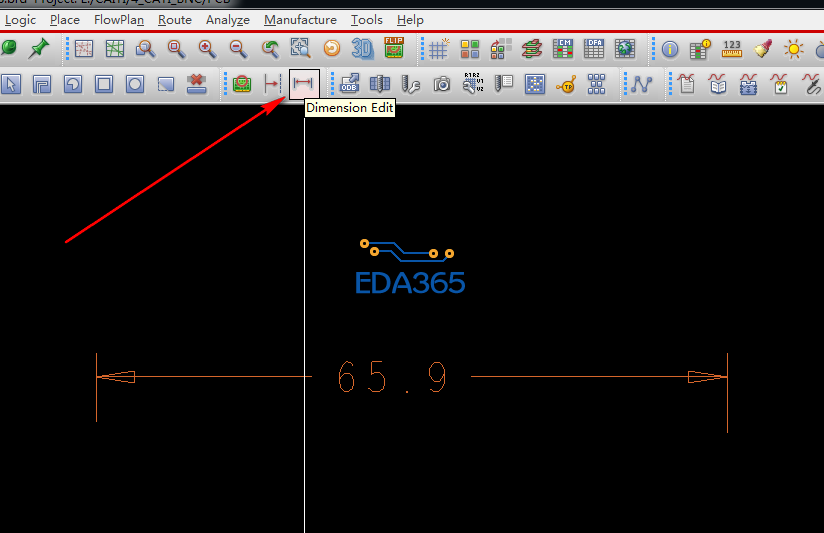

i是这个意思吗?



刚刚试了一下,可以了,谢谢,之前没有用过这个功能

您太客气了,正好知道就截了两张图而已。
