allegro的某个焊盘无法补上泪滴
录入：edatop.com 点击：

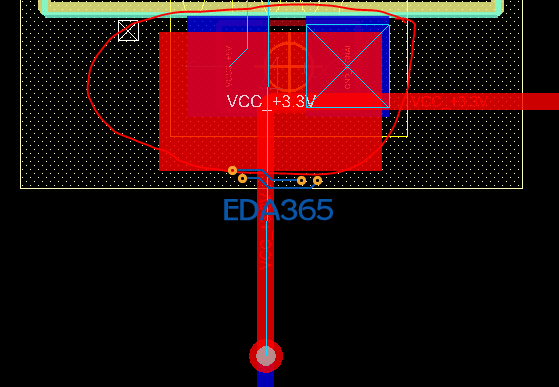

如图1红圈所示，焊盘长为3.2mm ,宽2.0mm;添加到泪滴参数设置如图2所示，执行添加命令后没有效果，请高手指点一二

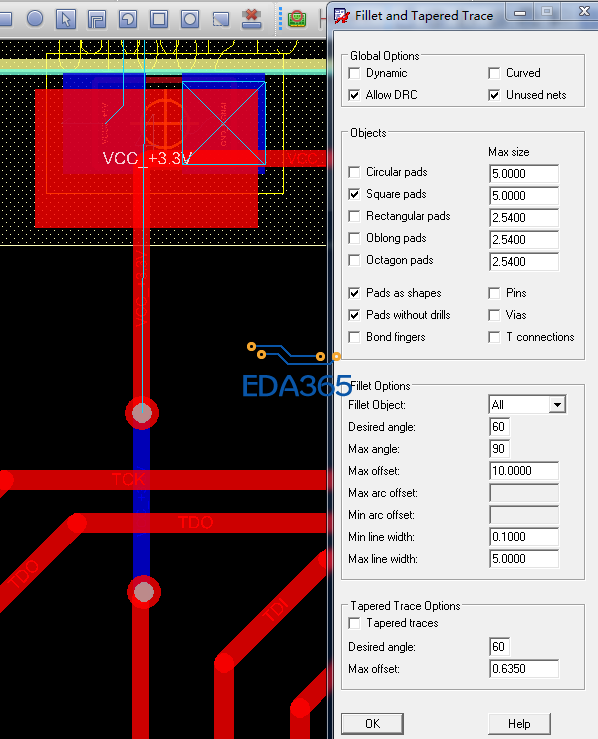

图2 GLOSS参数设置
其他焊盘的泪滴是否能正常添加和显示?
这个焊盘生成泪滴失败时，命令窗口是否有相应的提示?
谢谢你的回复，当我操作的时候，提示要我点击需要加泪滴的地方。然后我就在+3.3V 的那条线上点击了一下，结果这条线上所有的过孔和其他的焊盘都加了泪滴，但是就是这个大焊盘没有加上泪滴。其他的PAD都是0805大小的
你的意思是：其他0805的焊盘泪滴都能添加，而这个比较大的焊盘就没有成功添加?
如果是这样的话，很有可能是你的泪滴参数设置，对这个焊盘得不到满足，所以就没能生成泪滴。
建议你对这个焊盘的泪滴属性进行单独设置。
谢谢回复，我也这样认为，只是不知道如何设置泪滴才能成功?
